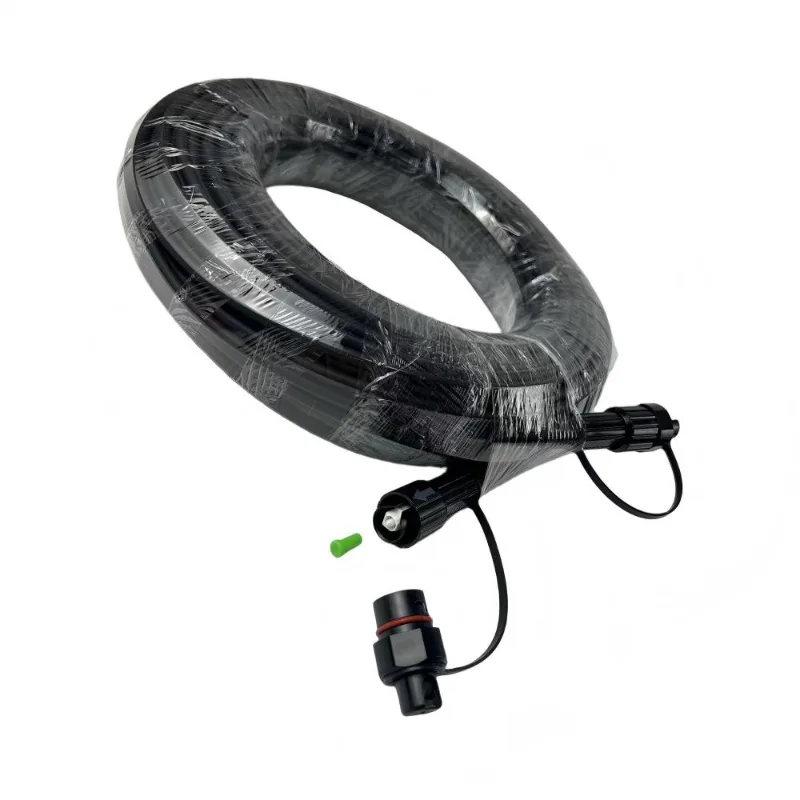

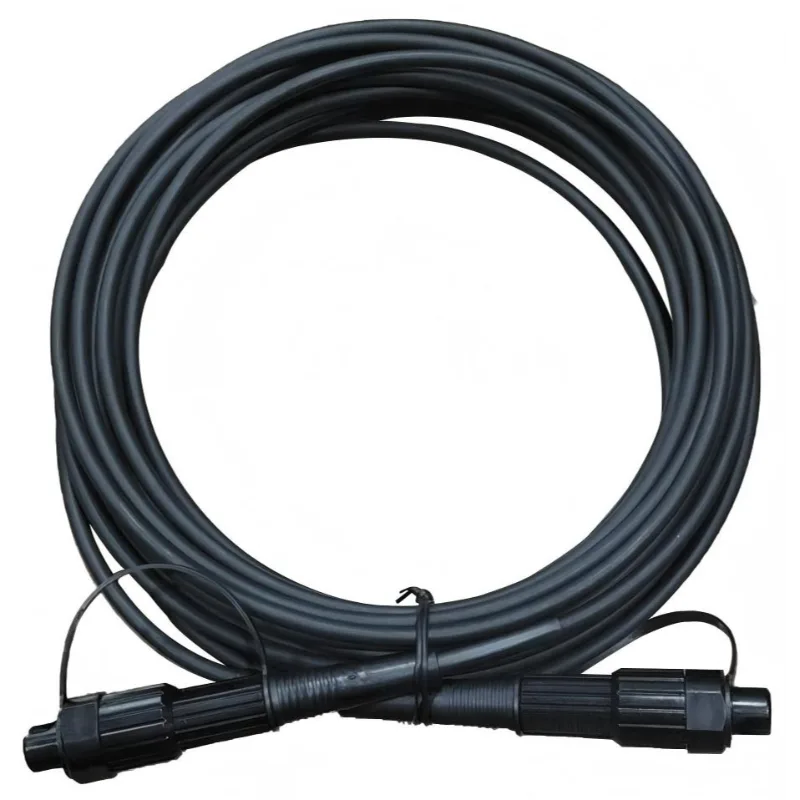

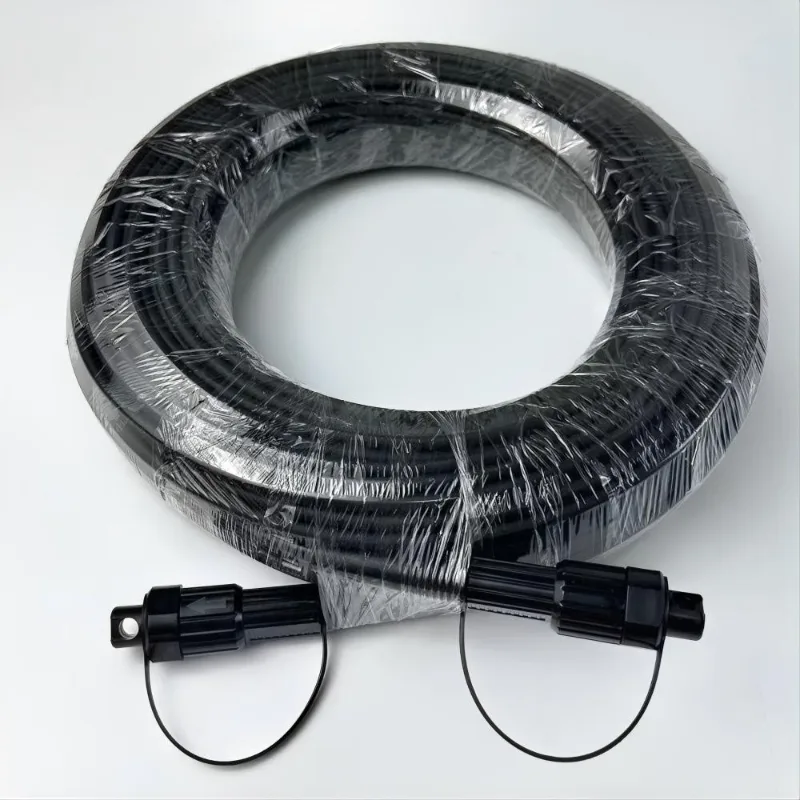

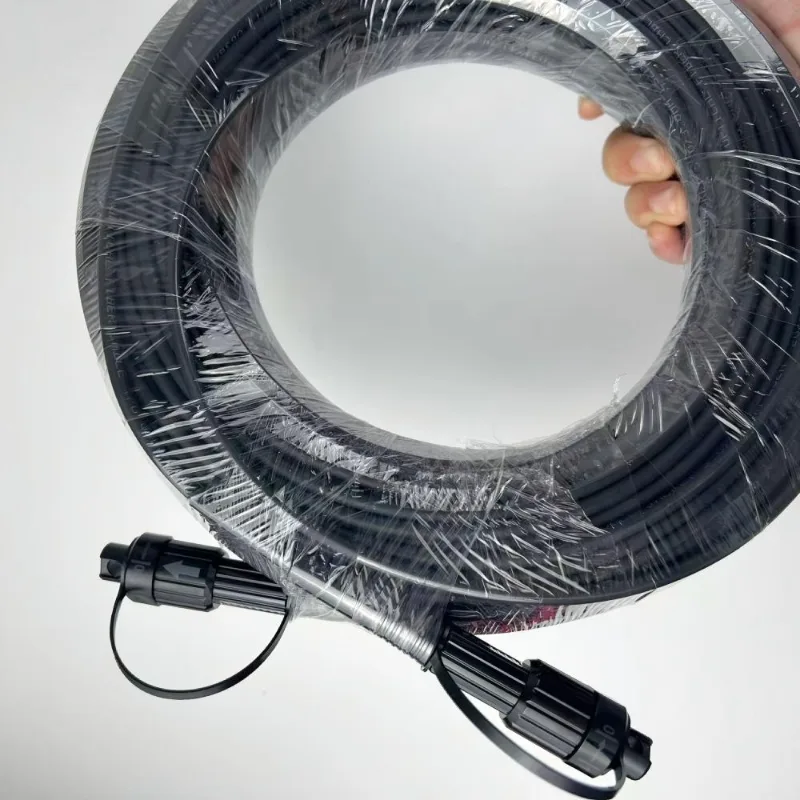

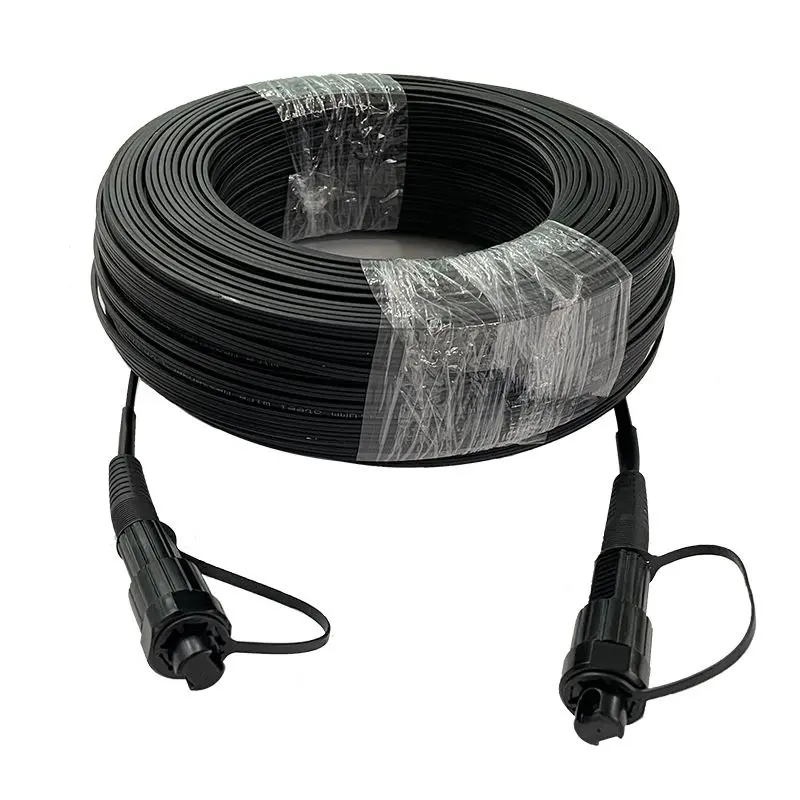

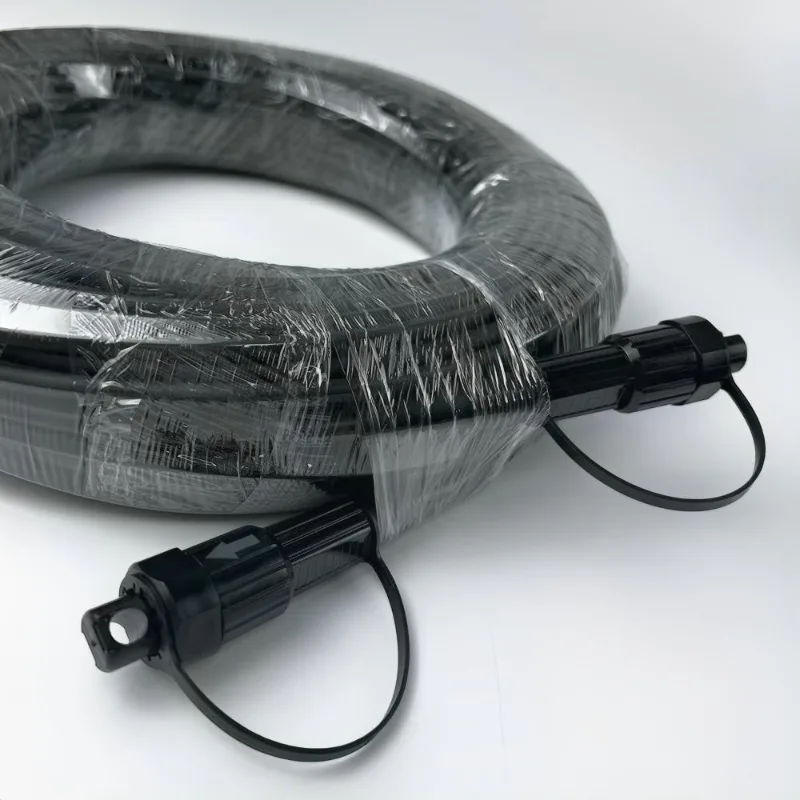

سلك التصحيح المقاوم للماء المتصل مسبقًا المقدم من مصنع Yuanyi من الصين. تعمل نهاية الحقل المعدة مسبقًا على تبسيط عملية الإنهاء في الموقع دون الحاجة إلى تلميع الإيبوكسي أو الألياف. وهذا يجعل الكابل مناسبًا لمشروعات FTTH/FTTx حيث تكون ظروف التثبيت ومرونة التوجيه والإنهاء الميداني المتسق أمرًا مهمًا.

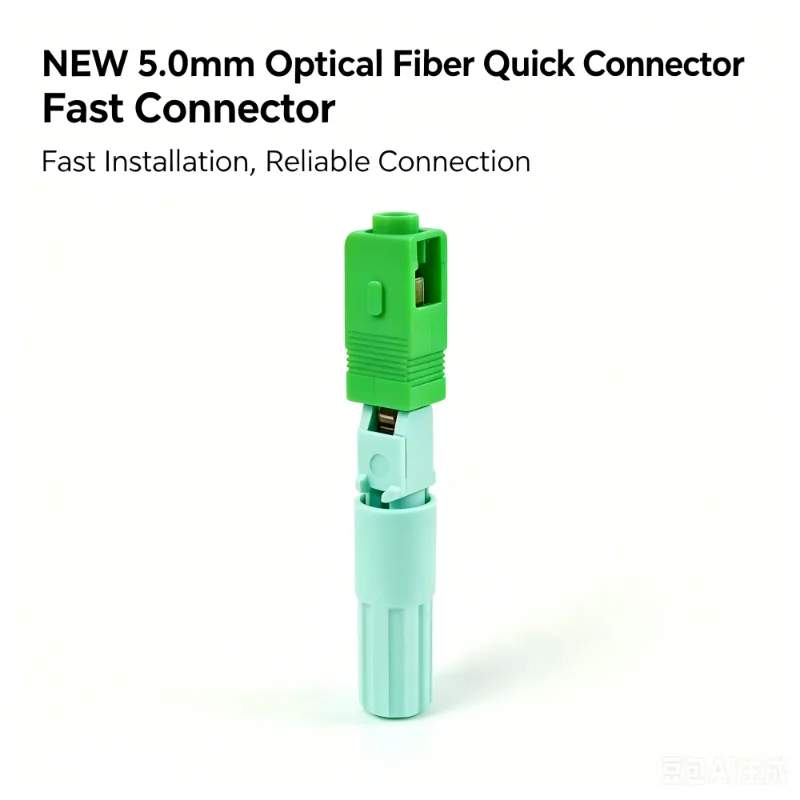

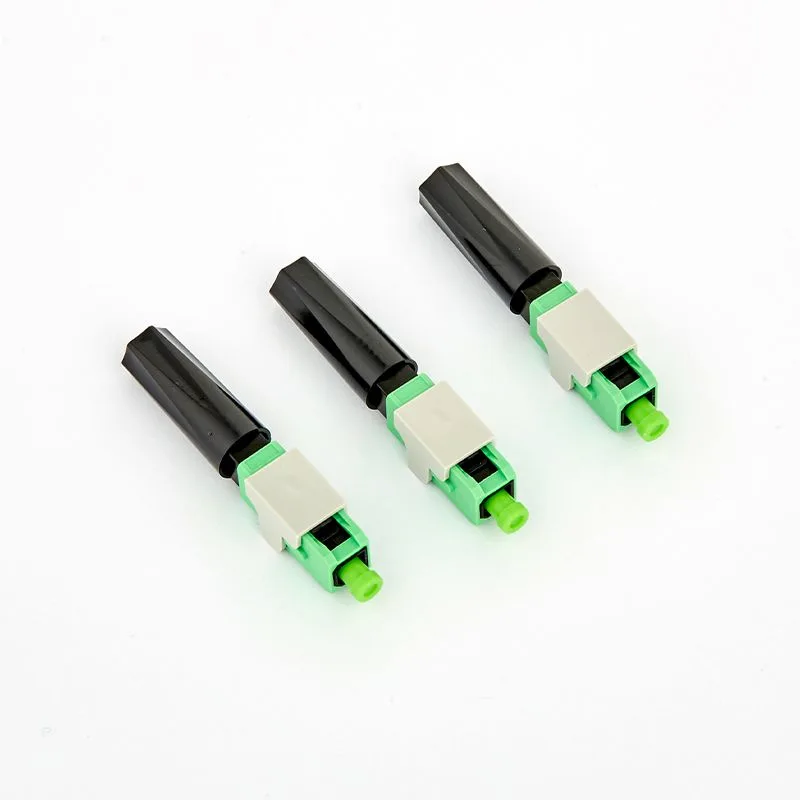

تم تجريد نهاية الحقل مسبقًا خصيصًا للموصل السريع FTTH مقاس 5.0 مم (نوع الوصلة الميكانيكية)، مما يسمح للقائمين بالتركيب بما يلي:
1. قم بإنهاء الجانب الداخلي في غضون دقيقتين - بدون إيبوكسي أو تلميع أو فرن
2. حقق IL ≥0.25dB النموذجي مع محاذاة V-groove المحسنة
3. الحفاظ على المرونة في التوجيه الداخلي لآخر متر
خزانة خارجية ← سلك تصحيح موصل مسبقًا مقاوم للماء (نهاية IP68) ← صندوق النقل ← موصل سريع 5.0 مم (نهاية الحقل) ← وحدة ONU داخلية
يوفر الطرف المنتهي من المصنع اتصالاً خارجيًا جاهزًا، بينما يسمح الطرف المجهز ميدانيًا بتكييف الكابل مع القسم الداخلي وفقًا لتخطيط التثبيت الفعلي.
تتضمن عملية الإنهاء الميداني عمومًا تجريد الغلاف وتنظيف الألياف وإدخال الموصل الميكانيكي المتوافق وفحص الموصل. يعتمد وقت التثبيت الفعلي على تصميم الموصل وتجربة المثبت وظروف الموقع.
|
ميزة |
فائدة |
|
تصنيف IP68 |
غمر 1.5 متر، 30 دقيقة - متانة حقيقية في الهواء الطلق |
|
نهاية المصنع مسبقًا |
خالي من الإيبوكسي، بدون تلميع - جاهز للنشر |
|
نهاية معدة ميدانيا |
تم تجريده مسبقًا من أجل موصل سريع FTTH مقاس 5.0 مم |
|
كابل φ5.0 ملم |
G.657.A1 الألياف غير الحساسة للانحناء |
|
نطاق درجة الحرارة |
-40 درجة مئوية إلى +85 درجة مئوية، مقاوم للأشعة فوق البنفسجية لأكثر من 20 عامًا |
|
قابلة للتخصيص |
أطوال تصل إلى 500 متر، موصلات، سترة، علامة تجارية |
|
المعلمة |
مواصفة |
|
قطر الكابل |
φ5.0mm (±0.1mm) ألياف مفردة مستديرة |
|
وضع الألياف |
الوضع الفردي 9/125 ميكرومتر · G.657.A1 |
|
موصل المصنع |
SC / LC / FC مع ختم IP68 |
|
نهاية الميدان |
تم تجريده مسبقًا من أجل موصل سريع FTTH مقاس 5.0 مم |
|
فقدان الإدراج |
.30.3 ديسيبل (نوع 0.2 ديسيبل) |
|
خسارة العودة |
UPC ≥50dB / APC ≥55dB |
|
تصنيف مقاوم للماء |
IP68 (IEC 60529) |
|
قوة الشد |
≥100N |
|
مقاومة السحق |
≥1000 نيوتن/10 سم |
|
دقيقة. شعاع الانحناء |
100 ملم (التثبيت) |
|
درجة حرارة التشغيل |
-40 درجة مئوية إلى +85 درجة مئوية |
|
مادة السترة |
PE (خارجي) / LSZH (داخلي) / مدرع (اختياري) |
|
الأطوال القياسية |
10 م، 20 م، 30 م، 50 م، 100 م (مخصص حتى 500 م) |
|
المعلمة |
قيمة |
|
التوهين |
.350.35 ديسيبل / كم @ 1310 نانومتر / .250.25 ديسيبل / كم @ 1550 نانومتر |
|
دورات التزاوج |
500 دورة، ΔIL ≥0.3dB |
|
مقاومة السحق |
≥1000 نيوتن/10 سم |
|
الحياة فوق البنفسجية |
سترة PE: 20+ سنة في الهواء الطلق |
|
خطوة |
فعل |
|
1 |
نهاية المسار IP68 إلى الخزانة الخارجية |
|
2 |
سترة شريطية مقاس 5.0 مم (طول محدد مسبقًا) وألياف نظيفة |
|
3 |
أدخل الألياف في الرابط السريع ← إغلاق الغطاء ← تشديد التمهيد |
|
4 |
تحقق باستخدام OTDR أو عداد الطاقة - يتم ذلك في أقل من دقيقتين! |
تجد الطواقم الميدانية أن العمل مع هذا النظام يبدو وكأنه التعامل مع سلك التصحيح المتصل مسبقًا المقاوم للماء - فكل التفاصيل تقلل من التخمين وتسرع النشر، على عكس كابلات السقوط العادية التي تجعل القائمين على التركيب يعانون من عمليات إنهاء غير متناسقة.
يستخدم لأقسام الإسقاط الخارجية والانتقالات من الخارج إلى الداخل حيث يلزم توصيل ألياف مختومة.
مناسب لاتصالات الألياف حول الخزانات ذات الخلايا الصغيرة، والمعدات عن بعد، وغيرها من البنية التحتية للاتصالات الخارجية.
يوفر اتصال ألياف محمي لأنظمة المراقبة المثبتة في البيئات الخارجية أو المكشوفة.
يمكن لمجموعات الكابلات الموصلة مسبقًا تبسيط أعمال الاستبدال والترميم الميدانية حيث يكون وقت التثبيت واتساق الموصل مهمًا.
مناسبة لوصلات الألياف بين المعدات الخارجية والخزائن وأنظمة التحكم أو الاتصالات الداخلية.
يمكن تكوين الكابل للمشاريع التي تجمع بين متطلبات التوجيه الجوي والخارجي والداخلي.
تخضع كل مجموعة للاختبار البصري بنسبة 100% (IL/RL) واختبار التسرب المضغوط IP68 قبل الشحن.
مع أكثر من 10 سنوات من الخبرة كشركة مصنعة لسلك تصحيح الموصل المقاوم للماء الذي يخدم شركات النقل العالمية، فإننا نحافظ على إنتاج معتمد من ISO 9001 مع إمكانية التتبع الكامل.
تتوفر أنواع تلميع موصلات تخصيص OEM، وألوان السترة، ووضع العلامات بالليزر، ووضع العلامات المخصصة - دون المساس بمعايير جودة سلك التصحيح المقاوم للماء والمتصل مسبقًا الذي يتوقعه عملاؤنا.
يستخدم التكوين القياسي أليافًا غير حساسة للانحناء مقاس 9/125 ميكرومتر G.657.A1، وهي مناسبة لتوجيه الألياف حيث تكون حساسية الانحناء المنخفضة مطلوبة.
يمكن تكوين الطرف الخارجي الذي تم إنهاؤه في المصنع باستخدام موصلات SC أو LC أو FC، وفقًا لمتطلبات المشروع.
يتوفر الموصل الخارجي بتكوين محكم الغلق بدرجة IP68 للتطبيقات التي تتطلب الحماية ضد دخول الماء والغبار.
نعم. تم تصميم الطرف المجهز ميدانيًا للاستخدام مع موصل سريع FTTH مقاس 5.0 مم متوافق. يجب التأكد من توافق الموصل قبل التثبيت.
تشمل الأطوال الشائعة 10 م و20 م و30 م و50 م و100 م. يمكن توفير أطوال مخصصة، مع تكوينات متاحة تصل إلى 500 متر وفقًا لمتطلبات الكابلات والموصلات.
نطاق درجة حرارة التشغيل المحدد هو -40 درجة مئوية إلى +85 درجة مئوية.
نعم. اعتمادًا على المشروع، يمكن أن يشمل التخصيص طول الكابل ونوع الموصل ونوع التلميع وبنية الغلاف ولون الغلاف وملصقات المنتج.
