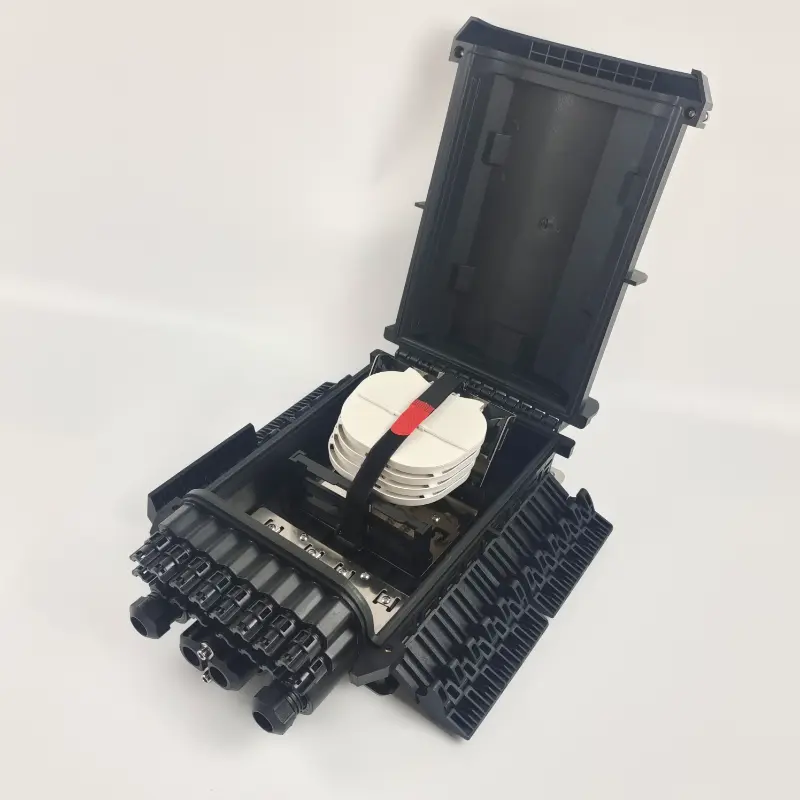

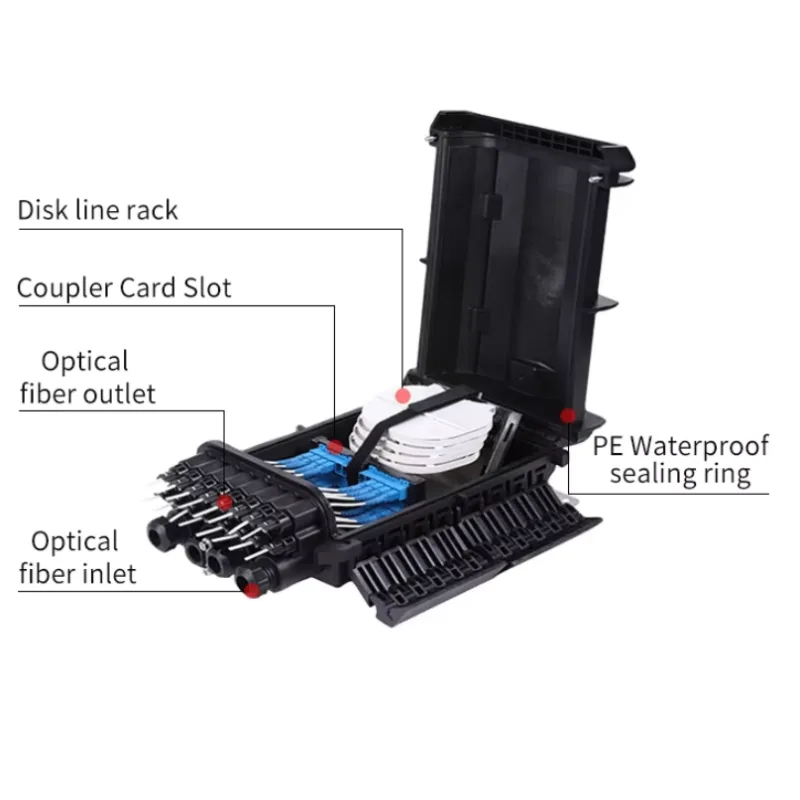

تم تكوين صندوق توزيع الألياف الضوئية ATB YY-H066 FTTH المقدم من Yuanyi، وهي شركة مصنعة محترفة في الصين، بأربعة منافذ مدخل للكابلات و16 منفذًا للمخرج، ويمكن أن يستوعب تكوينات الألياف المختلفة، بما في ذلك 16 و24 و48 وما يصل إلى 144 مركزًا، اعتمادًا على الدرج الداخلي والتكوين. توفر صينية الوصلات على شكل كتيب نصف قطر انحناء يبلغ 40 مم على الأقل، مما يساعد في الحفاظ على التوجيه المناسب للألياف وتقليل مخاطر الانحناء المفرط أثناء التثبيت والصيانة.
يدعم الغلاف أيضًا إدارة الكابلات والألياف الفردية، مما يسمح للفنيين بالوصول إلى ألياف أو أقسام كابلات معينة دون إزعاج الاتصالات الموجودة دون داعٍ. وهو متوافق مع محولات SC وFC وLC شائعة الاستخدام، مما يوفر المرونة لتكوينات شبكة FTTH المختلفة.
|
ميزة |
فائدة |
|
تصنيف IP68 للماء |
محكم الغبار ويتحمل الغمر المستمر |
|
غلاف بلاستيكي هندسي PP+GF |
قوة عالية، مقاومة للتآكل، مقاومة للأشعة فوق البنفسجية لأكثر من 20 عامًا |
|
قابلة لإعادة الفتح وقابلة لإعادة الاستخدام |
يسمح بترقيات الشبكة دون استبدال العلبة |
|
صواني لصق على شكل كتيب |
يضمن نصف قطر الانحناء ≥40 مم توجيهًا آمنًا للألياف |
|
تشغيل الكابلات/الألياف الفردية |
تتم إدارة كل منفذ بشكل مستقل — دون انقطاع في الخدمة |
|
خيارات سعة متعددة |
16 أو 24 أو 48 أو 144 مركزًا - قابلة للتطوير لنمو الشبكة |
|
نطاق درجة حرارة واسعة |
-40 درجة مئوية إلى +60 درجة مئوية - مناسب للمناخات القاسية |
|
توافق موصل متعدد الاستخدامات |
يدعم محولات SC، وFC، وLC |
|
المعلمة |
مواصفة |
|
رقم الصنف |
YY-H066 |
|

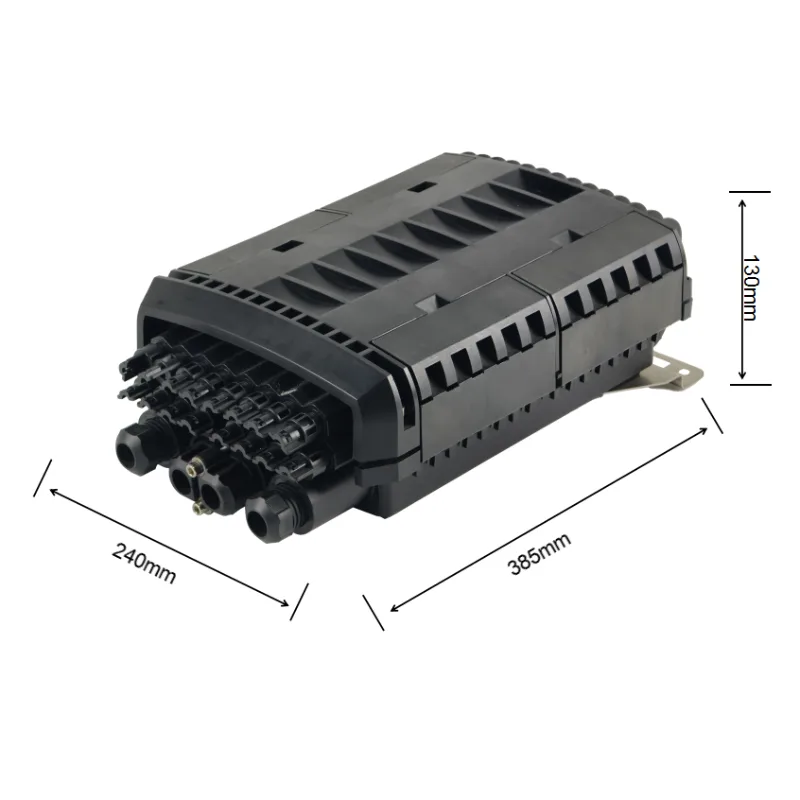

أبعاد |
385 × 240 × 130 ملم |
|
مادة |
PP+GF (البلاستيك الهندسي) |
|
تصنيف مقاوم للماء |
IP68 |
|
الموانئ |
4 مدخل، 16 مخرج |
|
سعة الألياف |
16 / 24 / 48 مركزًا (ما يصل إلى 144 مركزًا في نفس العلبة) |
|
وزن |
4.5 كجم |
|
لون |
أسود (مخصص متاح) |
|
درجة حرارة التشغيل |
-40 درجة مئوية إلى +60 درجة مئوية |
|
موصل بصري |
سك، فك، لك |
|
طَرد |
علبة كرتون |
يعد صندوق توزيع الألياف الضوئية FTTH ATB YY-H066 مناسبًا لمجموعة من تطبيقات الوصول إلى الألياف وتوزيعها:
يستخدم كنقطة وصول وتوزيع للألياف بين كابلات التغذية وكابلات إسقاط المشتركين في الشبكات السكنية وشبكات النطاق العريض.
مناسب لعقد شبكة التوزيع البصري حيث يجب دمج ربط الألياف وتخزينها وتوزيعها في حاوية خارجية واحدة.
يمكن تركيبها عند نقاط دخول المبنى أو مواقع التوزيع لتوجيه الألياف نحو الشقق الفردية أو المكاتب أو وحدات المشتركين الأخرى.
مناسب لعمليات نشر FTTH المثبتة على الأعمدة والعلوية، بما في ذلك الشبكات التي تستخدم كابلات إسقاط ذاتية الدعم.
يمكن استخدام حاوية IP68 في البنية التحتية للاتصالات تحت الأرض، بما في ذلك غرف التفتيش وقنوات الكابلات، حيث تكون الحماية ضد الرطوبة والغبار مطلوبة.
مناسب للجدران الخارجية، ومناطق معدات الاتصالات، ونقاط التثبيت الثابتة الأخرى التي تتطلب حاوية توزيع ألياف مدمجة.
|
سيناريو |
وصف |
|
جوي |
محمولة على القطب في الشبكات الهوائية. يدعم الشكل 8 كابلات إسقاط ذاتية الدعم |
|
مدفون / قناة |
يتيح IP68 الدفن المباشر في غرف التفتيش والقنوات تحت الأرض دون أي حاويات إضافية |
|
مثبت على الحائط |
متدفقة أو مثبتة على السطح على واجهات المبنى الخارجية أو غرف المعدات |
|
FTTB (وحدات سكنية متعددة) |
مدخل المبنى لتوزيع الألياف على الوحدات السكنية الفردية |
تم نشر صندوق توزيع الألياف الضوئية ATB YY-H066 FTTH عبر العديد من أسواق أمريكا الجنوبية - بما في ذلك الإكوادور وكولومبيا وتشيلي وبيرو - حيث يواجه مشغلو الشبكات تحديات مناخية متنوعة بدءًا من الرطوبة الأمازونية وحتى رذاذ الملح البارد والساحلي في جبال الأنديز. في هذه البلدان، يُشار إلى العلبة على نطاق واسع باسم IP68 NAP نظرًا لإمكانيات الختم والتوزيع الاستثنائية التي تتمتع بها.
"لقد اخترنا صناديق ATB من Ningbo Yuanyi لتوسيع شبكة FTTH الريفية عبر المناطق الساحلية والمرتفعات في الإكوادور. وبعد عامين في ظروف الأنديز الاستوائية الرطبة والباردة، يظل مانع التسرب IP68 سليمًا - بدون دخول الماء. يتيح تكوين NAP المكون من 16 منفذًا خدمة فعالة للمشتركين المتفرقين، كما أدى تصميم علبة الوصلات إلى تقليل وقت التثبيت الميداني بنسبة 40%."
— مدير نشر الشبكة، مشغل الاتصالات الإكوادوري
"تتطلب مشاريعنا في منطقة ساحل البحر الكاريبي في كولومبيا معدات تتحمل الرطوبة العالية والهواء المحمل بالأملاح. لا يظهر مبيت PP+GF الخاص بـ YY-H066 أي تآكل بعد 18 شهرًا. تتيح لنا ميزة إدارة الكابلات الفردية إضافة مشتركين دون لمس التوصيلات الموجودة. لقد قمنا بتوحيد هذا النموذج باعتباره IP68 NAP المفضل لدينا لجميع عقد FTTH الجديدة."
— المدير الفني، شركة تكامل أنظمة FTTH الكولومبية
في تشيلي، حيث تتجاوز فروق درجات الحرارة بين النهار والليل 30 درجة مئوية، تم التحقق من صحة YY-H066 عبر عمليات النشر في مناطق صحراء أتاكاما وباتاغونيا - بعد 18 شهرًا من الحرارة الشديدة والتعرض للأشعة فوق البنفسجية، لم يُظهر السكن أي تشقق أو بهتان أو تدهور في الختم.
الحضور العالمي
خارج أمريكا الجنوبية، يتم نشر YY-H066 في جنوب شرق آسيا (الرياح الموسمية الاستوائية)، والشرق الأوسط (الحرارة الشديدة والعواصف الرملية)، وأفريقيا (ظروف الغبار والرطوبة العالية).
يمكن استخدام YY-H066 في شبكات FTTH وFTTx وFTTB وODN. إنها مناسبة للمواقع التي تحتاج إلى ربط ألياف التغذية والتوزيع والإسقاط وتنظيمها وتوزيعها من نقطة وصول خارجية مشتركة.
يمكن استخدام العلبة في التركيبات الهوائية، والمثبتة على الأعمدة، والمثبتة على الحائط، والمدفونة، ومجاري الهواء. تعتمد طريقة التثبيت المناسبة على تخطيط الشبكة ومسار الكابل وظروف التثبيت ومتطلبات المشروع المحلية.
نعم. ويمكن تركيبه في المباني السكنية والوحدات السكنية المتعددة والمجمعات السكنية ومواقع وصول المشتركين الأخرى لتوزيع الألياف على المنازل أو الوحدات الفردية.
نعم. يمكن استخدام YY-H066 في التطبيقات المدفونة ومجاري الهواء عندما يتم تركيب العلبة وفقًا لمتطلبات المشروع ويتم تركيب جميع مداخل الكابلات ومكونات الختم بشكل صحيح.
يمكن استخدام العلبة مع كابلات التغذية والتوزيع والإسقاط المتوافقة مع منافذ الإدخال والإخراج. يجب التأكد من توافق الكابل وفقًا لقطر الكابل وهيكل الكابل وحجم المنفذ ومكونات الختم المحددة.
يجب أن يعتمد الاختيار على سعة الألياف المطلوبة، وعدد الكابلات الواردة والصادرة، وقطر الكابل، ونوع المحول، وموقع التثبيت، وطريقة التثبيت، والتوسع المستقبلي المتوقع.
