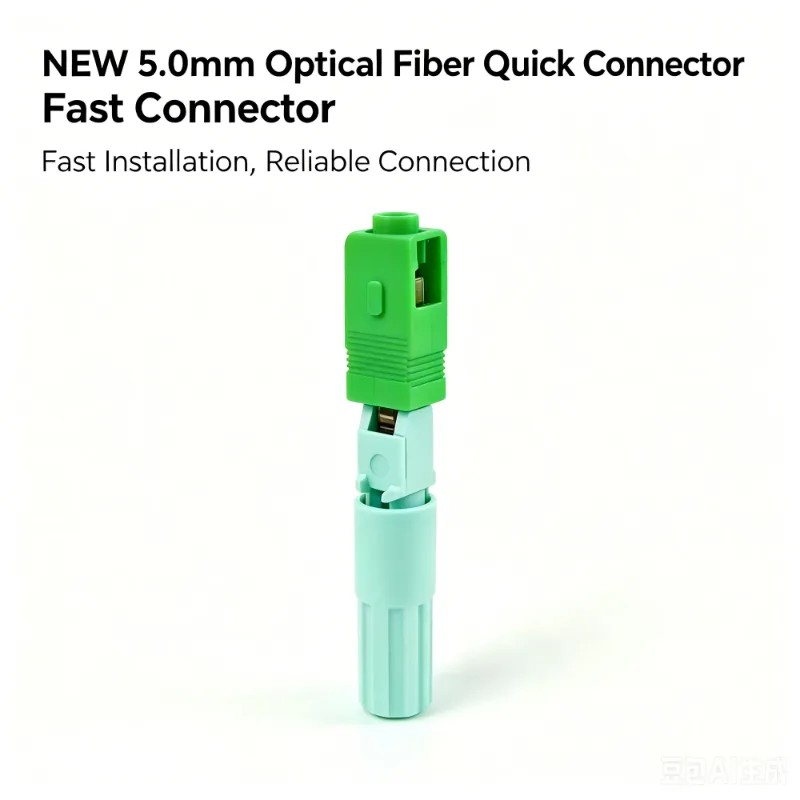

باعتبارها شركة مصنعة محترفة من الصين، تود Yuanyi أن توفر لك موصل ألياف بصرية سريع مقاس 5.0 مم تم تصميمه لشبكات الوصول FTTH وتركيبات الألياف الضوئية الخارجية التي تتطلب إنهاء فعال في الموقع. يعتمد الموصل على حلقة مصقولة مسبقًا وبنية محاذاة داخلية مُحسّنة لتبسيط عملية الإنهاء مع الحفاظ على أداء اتصال بصري ثابت.
|
ميزة |
وصف |
|
تصميم داخلي محسّن جديد |
ترقية محاذاة V-groove لتقليل الخسارة |
|
تصميم مخصص مقاس 5.0 ملم |
خصيصًا للكابلات المستديرة مقاس 5.0 مم |
|
تركيب أسرع |
لا يوجد إيبوكسي ولا تلميع - أقل من دقيقتين |
|
FTTH جاهز |
تم تصميمه كموصل سريع FTTH مخصص |
|
الاقتران جاهز |
متوافق مع المنتجات المقاومة للماء والموصلة مسبقًا |
|
نطاق درجة حرارة واسعة |
-40 درجة مئوية ~ +85 درجة مئوية للاستخدام الخارجي |
|
المعلمة |
مواصفة |
|
نوع الواجهة |
SC |
|
كابل قابل للتطبيق |
φ5.0mm كابل دائري أحادي الألياف |
|
الأبعاد (الطول × العرض × الارتفاع) |
55 مم × 12 مم × 8 مم (النوع) |
|
المعلمة |
قيمة |
حالة |
|
وضع الألياف |
وضع واحد (SM) 9/125 ميكرومتر |
— |
|
فقدان الإدراج (IL) |
≥ 0.4 ديسيبل (النوع ≥ 0.25 ديسيبل) تم تحسينه |
@1310/1550 نانومتر |
|
خسارة العودة (RL) |
UPC ≥ 50 ديسيبل / APC ≥ 55 ديسيبل |
سم فقط |
|
الطول الموجي التشغيلي |
1310 نانومتر ~ 1650 نانومتر |
— |
|
المعلمة |
مواصفة |
|
القطر الخارجي للكابل |
5.0 ملم (±0.1 ملم) |
|
قوة الشد |
≥ 50N (لكابل 5.0 مم) |
|
المتانة (دورات التزاوج) |
500 مرة (ΔIL ≥ 0.3dB) |
|
درجة حرارة التشغيل |
-40 درجة مئوية ~ +85 درجة مئوية |
|
توافق مقاوم للماء |
نعم - يعمل مع منتجات IP68 المتصلة مسبقًا |
|
سيناريو |
الحل الموصى به |
|
محطة FTTH في الهواء الطلق |
أحدث كابل 5.0 مم موصل سريع / موصل سريع FTTH + كابل موصل مسبقًا IP68 |
|
الانتقال من الجو إلى المدفون |
إنهاء سريع للمجال + صندوق مشترك مقاوم للماء ومحكم الغلق مسبقًا |
|
إصلاح الطوارئ مع انخفاض للماء |
قم بالتوصيل والتشغيل باستخدام الموصلات المقاومة للماء المعدة في المصنع |
ملاحظة: يسمح هذا المزيج للقائمين بالتركيب بالحفاظ على الحماية ضد الماء في الأقسام المغلقة في المصنع أثناء استخدام كابل Fast Connector مقاس 5.0 مم (وهو أيضًا موصل سريع FTTH ممتاز) للإنهاء النهائي داخل المنزل/الميدان.
الشريط - قم بإزالة الغلاف الخارجي مقاس 5.0 مم وخيوط الأراميد.
التنظيف والقطع - تنظيف الألياف العارية وقصها بدقة (بطول 8-12 ملم).
إدراج - أدخل كابل 5.0 مم في جسم الموصل حتى تصل الألياف إلى نقطة التوقف.
المشبك - أغلق الغطاء وأحكم ربط صندوق تخفيف الضغط.
الاختبار - التحقق من IL باستخدام عداد الطاقة أو OTDR.
|
نوع الحزمة |
كمية |
|

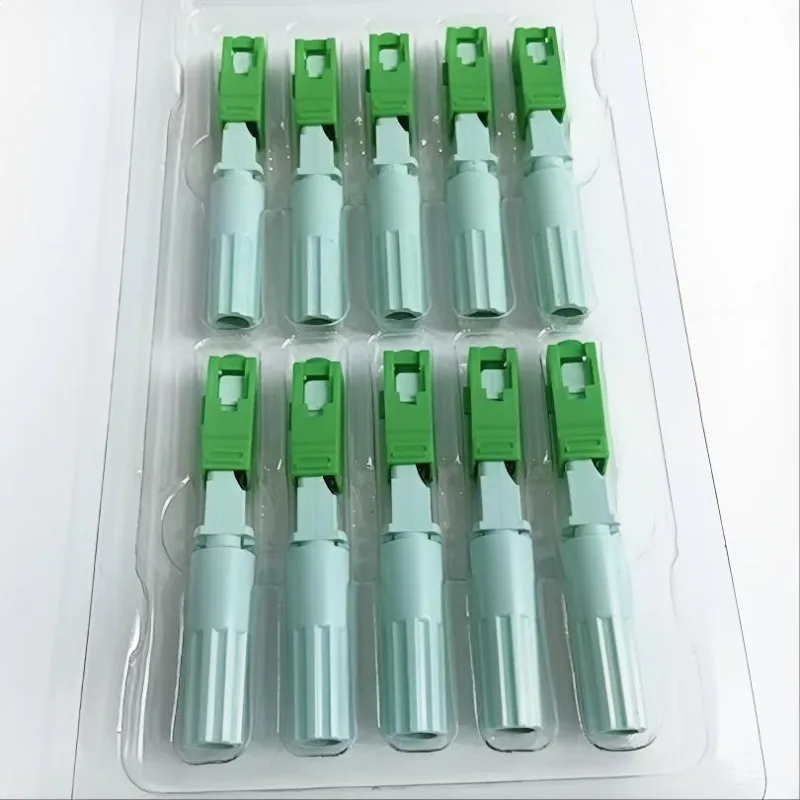

علبة نفطة داخلية |
10 قطعة/صندوق |
|
كرتون رئيسي |
100 قطعة/كرتون |
يعد موصل الألياف الضوئية السريع مقاس 5.0 مم مناسبًا للوصول إلى الألياف وتطبيقات الصيانة حيث يتم استخدام كابل إسقاط دائري متوافق مقاس 5.0 مم.
يستخدم للإنهاء السريع للكابلات المسقطة في شبكات الوصول FTTH السكنية والتجارية، خاصة عندما تكون سرعة التثبيت مهمة.
مناسب لنقاط التوزيع الخارجية وصناديق إنهاء الألياف ومواقع شبكات الوصول الأخرى التي تتطلب موصلات بصرية مثبتة ميدانيًا.
يمكن استخدامه في نقاط الانتقال بين مسارات الهواء والقنوات والألياف المدفونة حيث يلزم إنهاء المجال.
يوفر خيارًا عمليًا لأعمال الاستبدال والإصلاح عندما يلزم إنهاء كابل إسقاط تالف أو تم تركيبه حديثًا في الموقع.
يمكن استخدام الموصل مع منتجات الألياف الضوئية المتوافقة IP68 المتوافقة مسبقًا، مما يسمح بدمج المقاطع المقاومة للماء المغلقة في المصنع مع نقاط الإنهاء المثبتة ميدانيًا.
تم تصميم الموصل لكابلات دائرية أحادية الألياف مقاس 5.0 مم بقطر خارجي اسمي يبلغ 5.0 مم ±0.1 مم. يجب التأكد من بناء الكابل ونوع الألياف قبل الطلب.
نعم. تم تصميم الموصل لتطبيقات الوصول إلى الميل الأخير FTTH، بما في ذلك الإنهاء الميداني لكابلات السقوط المتوافقة مقاس 5.0 مم.
يستخدم الموصل السريع حلقة مصقولة مسبقًا ومصممة لتجنب معالجة الإيبوكسي الميدانية التقليدية وتلميع الموصل اليدوي أثناء التثبيت العادي.
المواصفات المذكورة مخصصة للألياف أحادية الوضع 9/125 ميكرومتر، مع نطاق طول موجي تشغيلي يتراوح بين 1310-1650 نانومتر.
نعم. وهو مصمم للعمل مع المنتجات المتوافقة المقاومة للماء والموصلة مسبقًا، بما في ذلك مجموعات IP68، لنشر FTTH الهجين.
