تم تصنيعه بواسطة Ningbo Yuanyi، وهي شركة متخصصة في تصنيع وصلة وصلة قبة الألياف الضوئية 144Core مع سنوات من الخبرة في صناعة الألياف البصرية.

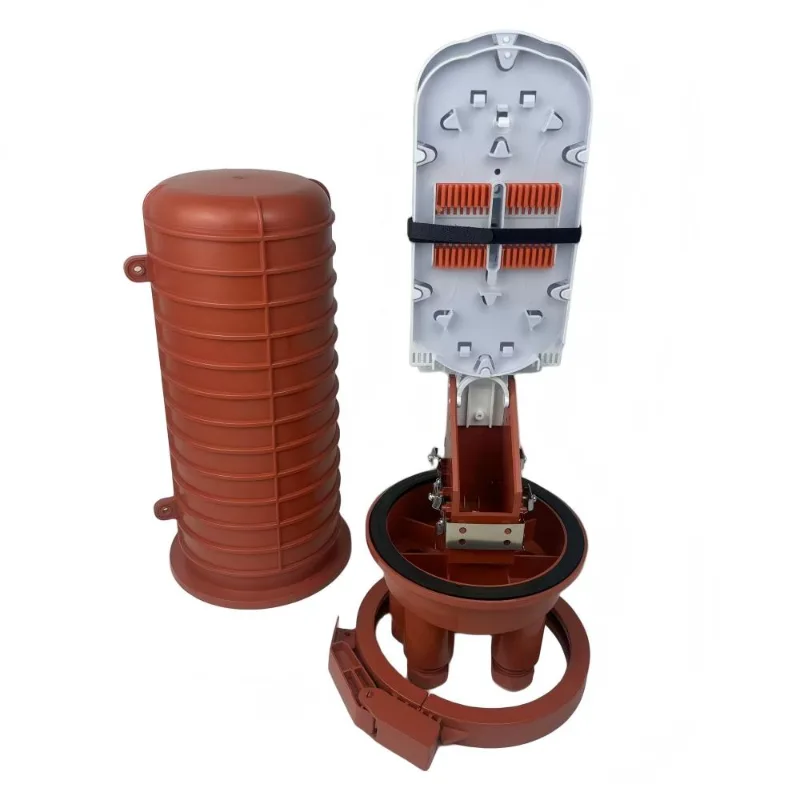

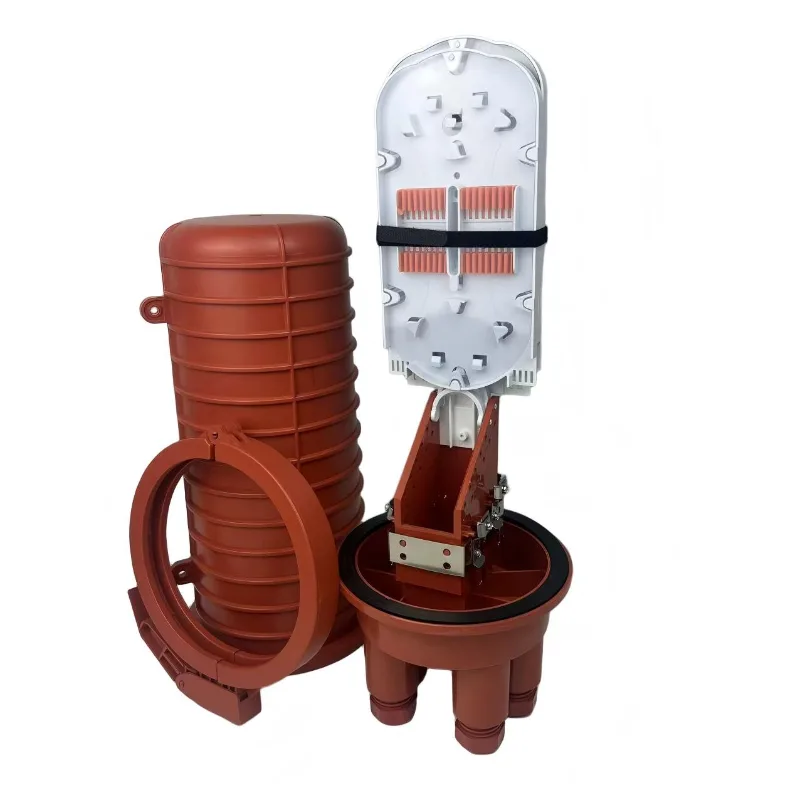

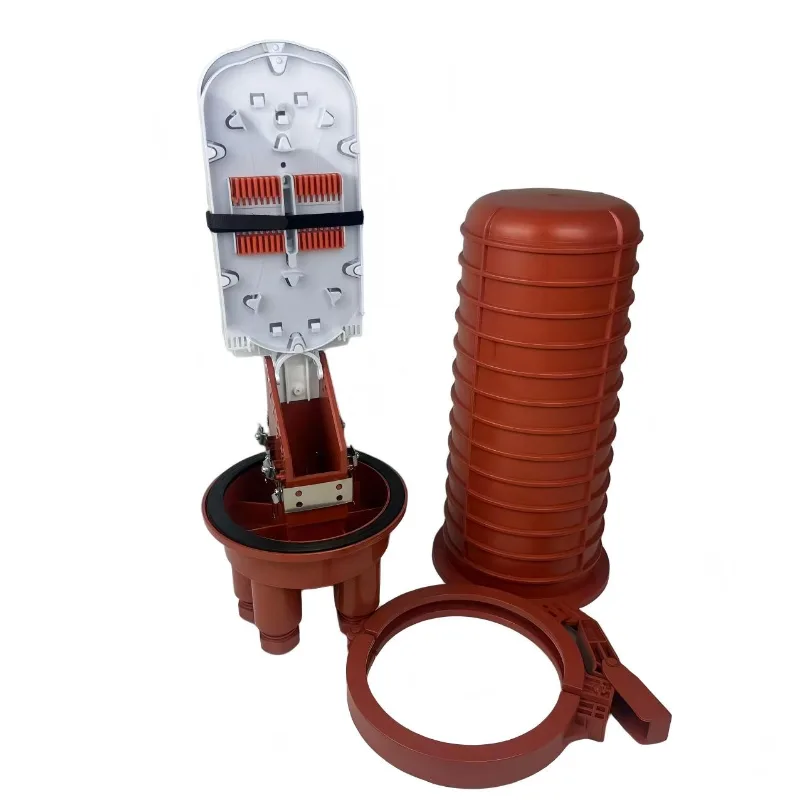

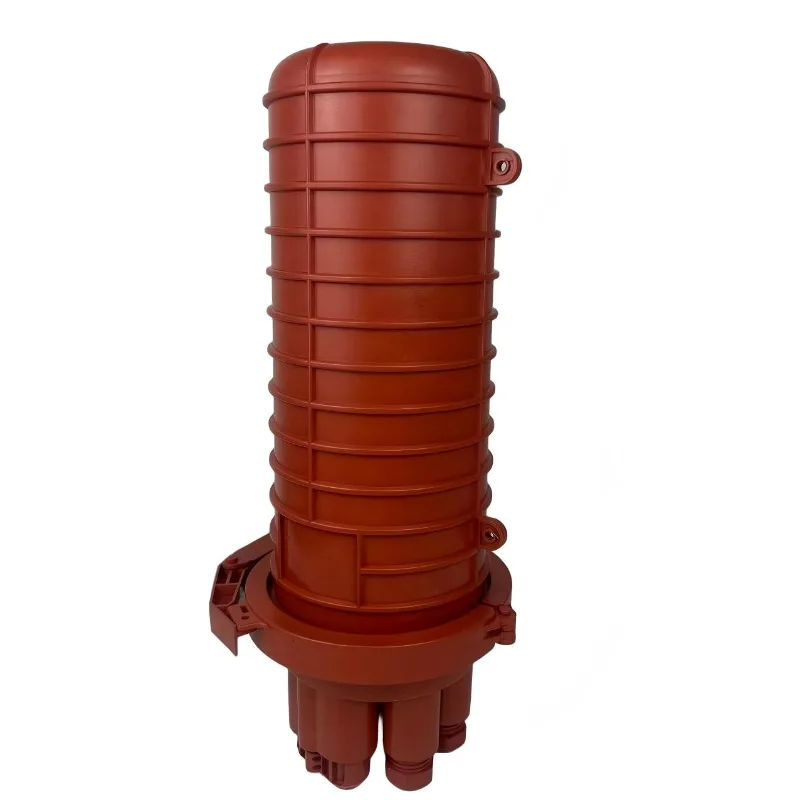

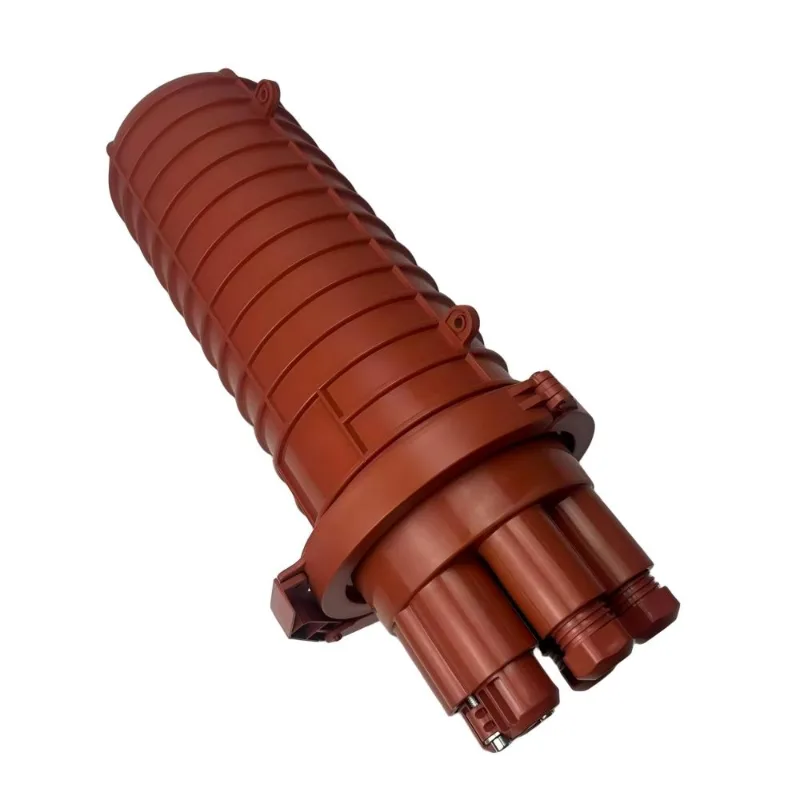

يستخدم MS09 144Core Fiber Optic Dome Splice Closure هيكل إغلاق ميكانيكي مع حلقات إغلاق مطاطية مدمجة لتوفير حماية موثوقة بدون مواد لاصقة أو أشرطة مانعة للتسرب. يسمح صمام الهواء المدمج باختبار أداء الختم بعد التثبيت، مما يساعد الفنيين على التحقق من سلامة العلبة في الميدان.
بفضل تصنيف الحماية IP68، وغطاء ABS/PP المقاوم للتآكل، ودعم كل من كابلات الألياف الضوئية الشريطية والتقليدية، فإن هذا الإغلاق مناسب للبيئات الخارجية الصعبة وصيانة الشبكة على المدى الطويل.
· سعة ألياف تصل إلى 144 نواة، قابلة للتوسيع إلى 288 نواة عن طريق تغيير تكوين علبة الوصلات
· تصميم مانع للتسرب ميكانيكي لتوفير حماية موثوقة على المدى الطويل
· حماية بتصنيف IP68 ضد دخول الماء والغبار
· غطاء بلاستيكي هندسي ABS/PP يتميز بمقاومة جيدة للتآكل والمواد الكيميائية والشيخوخة
· متوافق مع الشريط وكابلات الألياف الضوئية القياسية

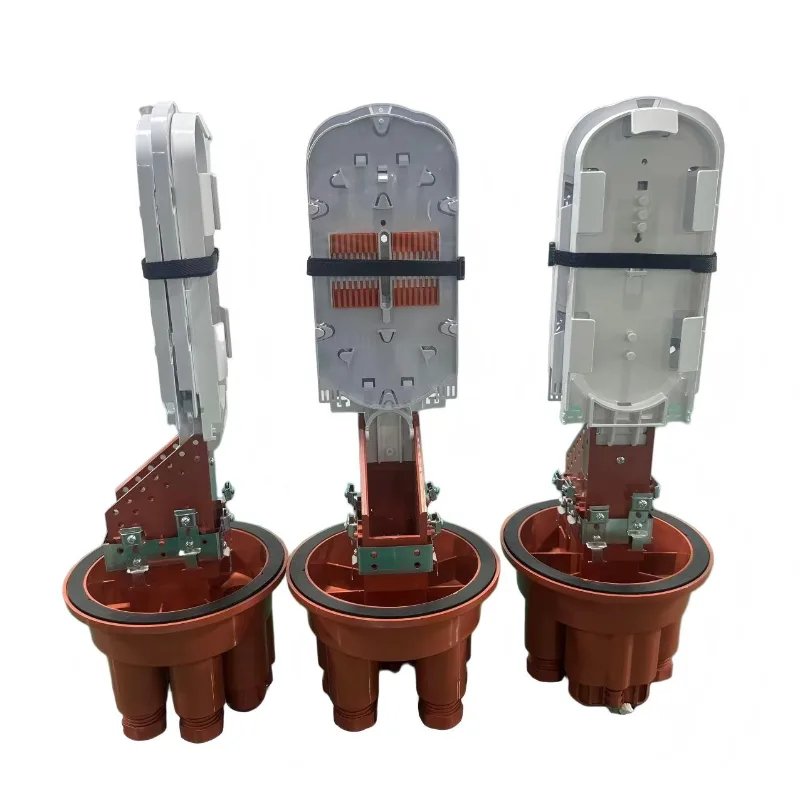

· صواني لصق على شكل كتيبات بنصف قطر انحناء لا يقل عن 40 مم لتوجيه الألياف بشكل منظم
· تصميم حاوية قابلة لإعادة الفتح للفحص والصيانة وإعادة الدخول بدون أدوات خاصة
· صمام هواء متكامل لاختبار سلامة الختم

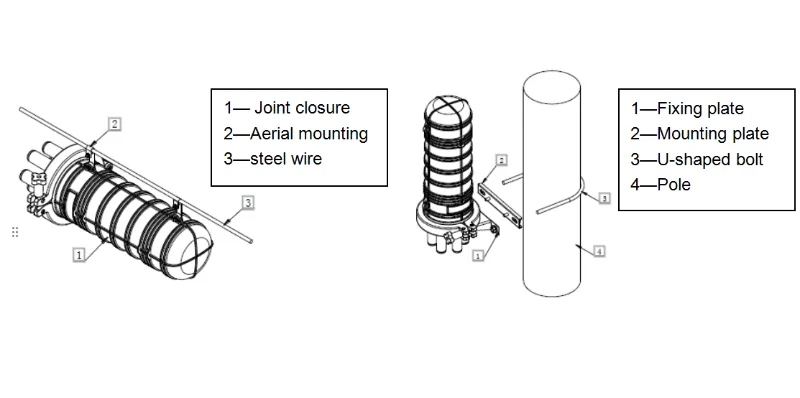

· مناسب للتركيب الهوائي والقنوات وفتحات التفتيش والتركيب المباشر المدفون
· متوفر باللون الأحمر أو الأسود، وتتوفر ألوان مخصصة للطلبات الكبيرة
· هيكل مدمج بسعة ألياف عالية نسبيًا لتسهيل التركيب والصيانة
|
أغراض |
مواصفة |
|
رقم الصنف |
YY-MS09 |
|
مادة |
عبس/ب |
|
بناء |
الختم الميكانيكي (إغلاق الختم الميكانيكي بقبة الألياف البصرية) |
|

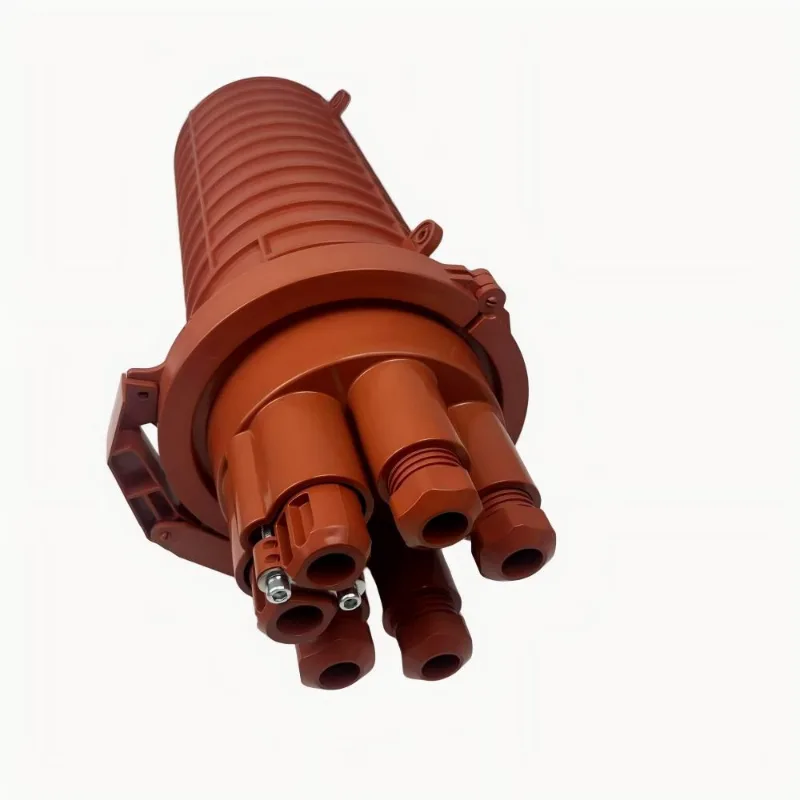

الموانئ |
2 مدخل، 4 مخارج |
|
سعة الألياف |
24C / 48C / 72C / 96C / 120C / 144C (من خلال استبدال صواني الوصلات، تتسع السعة إلى 288 درجة مئوية) |
|
صواني ماكس لصق |
أ، ب: 6 قطع (24 درجة مئوية لكل صينية)؛ ج: 6 قطع (48 درجة مئوية لكل صينية) |
|
مقاس |
467 ملم (ارتفاع) × 221 ملم (عمق) |
|
درجة الحماية |
IP68 |
|
ضغط الهواء |
70 ~ 106 كيلو باسكال |
|
درجة الحرارة المحيطة |
-40 درجة مئوية ~ +60 درجة مئوية |
|
رطوبة |
≥95% (عند 40 درجة مئوية) |
|
القوة الكهربائية |
15 كيلو فولت (تيار مستمر) |
|
لون |
أحمر / أسود (أو كما هو مطلوب) |
يستخدم نظام الإغلاق MS09 144Core Fiber Optic Dome Splice نظام إغلاق ميكانيكي بدلاً من الختم القائم على المواد اللاصقة. تُستخدم حلقات الختم المطاطية المرنة لإنشاء غلاف آمن حول نقاط دخول الكابل وواجهة الغلاف.
يمكن إعادة فتح الإغلاق لفحص الألياف أو صيانتها أو إعادة الربط ثم إعادة إغلاقها دون استبدال العلبة بأكملها. يوفر صمام الهواء المدمج طريقة مريحة لفحص حالة الختم بعد التجميع.
يعد إغلاق وصلة قبة الألياف الضوئية 144Core مناسبًا لما يلي:
· شبكات كابلات الألياف الضوئية الجوية
· تركيبات مجاري الهواء وخطوط الأنابيب تحت الأرض
· فتحات الاتصالات
· شبكات الألياف الضوئية المدفونة مباشرة
· البنية الأساسية FTTH وFTTx
· نقاط توزيع الألياف وتفرع الكابلات
· شبكات الاتصالات والاتصالات الخارجية
· مشاريع توسيع الشبكة وصيانتها
|

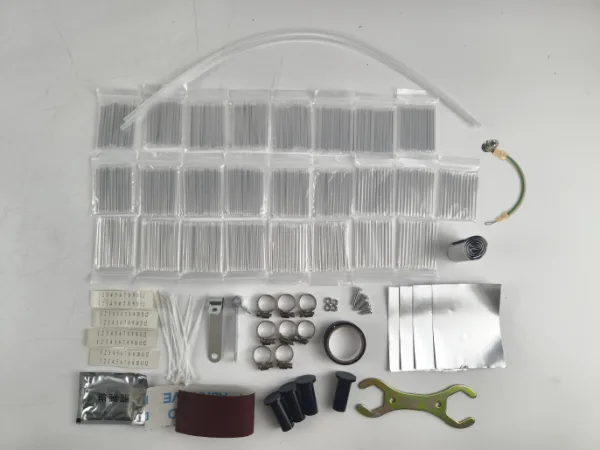

ورقة العلامة |
4 قطعة |
|
ورق رمل |
1 قطعة |
|
ورق فضي |
4 قطعة |
|
ختم الشريط المطاطي |
1 قطعة |
|
الشريط العازل |
1 قطعة |
|
شماعة معدنية |
2 قطعة |
|
سلك التأريض |
1 قطعة |
|
ربطة كابل |
3 مللي متر * 10 مللي متر 12 قطعة |
|
أنبوب حماية من الألياف |
2 قطعة |
|
كم يتقلص بالحرارة |
كما تم تكوينه |
|
فرقة الحلق |
8 قطعة |
|
كاب |
1 قطعة (ملحقات اختيارية) |
|
طقم التنظيف |
1 قطعة |
|
وجع |
1 قطعة |
يدعم MS09 144Core Fiber Optic Dome Closure 24C، و48C، و72C، و96C، و120C، و144C. يمكن أن تدعم التكوينات المحددة ما يصل إلى 288 مركزًا.
نعم. وهو يدعم كلاً من كابلات الشريط والألياف الضوئية التقليدية.
يستخدم نظام الختم الميكانيكي مع حلقات الختم المطاطية. لا يوجد لاصق مطلوب.
نعم. يدعم صمام الهواء المدمج اختبار الضغط بعد التثبيت.
نعم. يمكن إعادة فتحه وإغلاقه للصيانة أو الفحص أو الربط الإضافي.
إنها مناسبة للتركيبات الهوائية، ومجاري الهواء تحت الأرض، وفتحات التفتيش، والمنشآت المدفونة مباشرة.
حدد تكوين الدرج وفقًا لسعة الألياف المطلوبة ونوع الكابل وطريقة الوصل.
