تم تصنيعه من قبل Ningbo Yuanyi، وهو مصنع ومورد محترف لمكونات الألياف الضوئية في الصين، ويتم إنتاج سلك التصحيح المقاوم للماء IP68 من خلال عمليات تجميع الموصلات الخاضعة للتحكم، وتلميع الألياف، والفحص، والاختبار البصري. يتم اختبار كل سلك نهائي بشكل فردي قبل الشحن للحفاظ على موصل ثابت وأداء بصري.

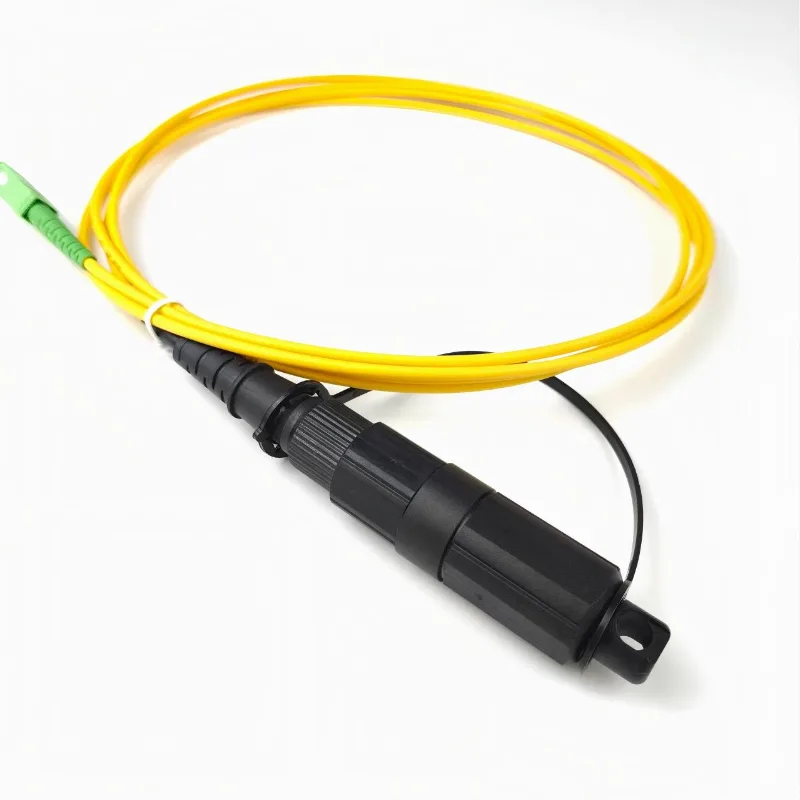

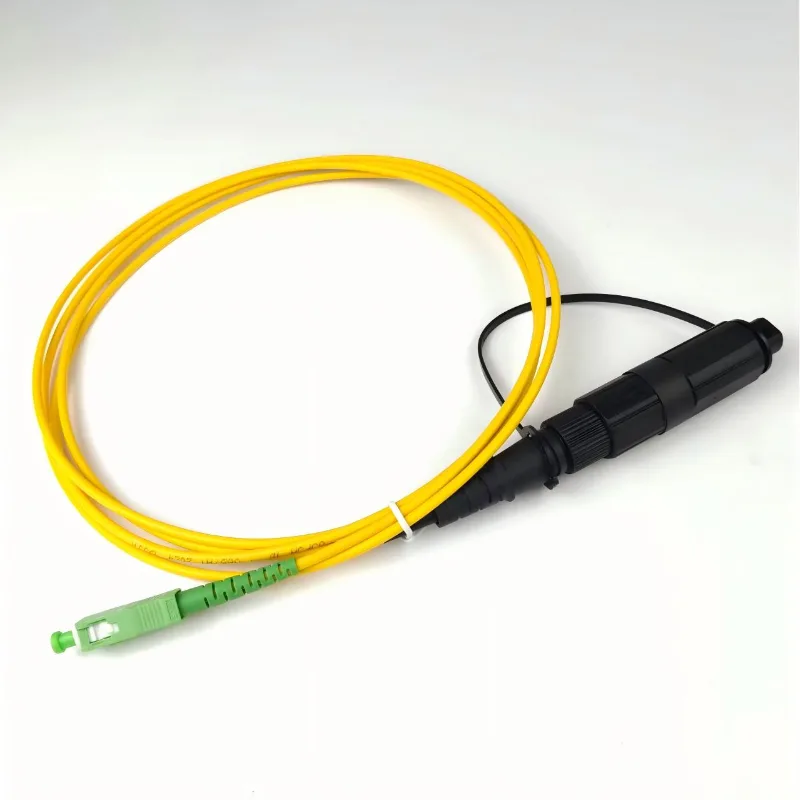

سلك التصحيح المقاوم للماء IP68 عبارة عن مجموعة من الألياف الضوئية الخارجية المُنتهية مسبقًا والمصممة لشبكات FTTH ونقاط التوزيع الخارجية وشبكات الوصول والمنشآت الأخرى التي تتطلب اتصالات ألياف موثوقة في البيئات المكشوفة.

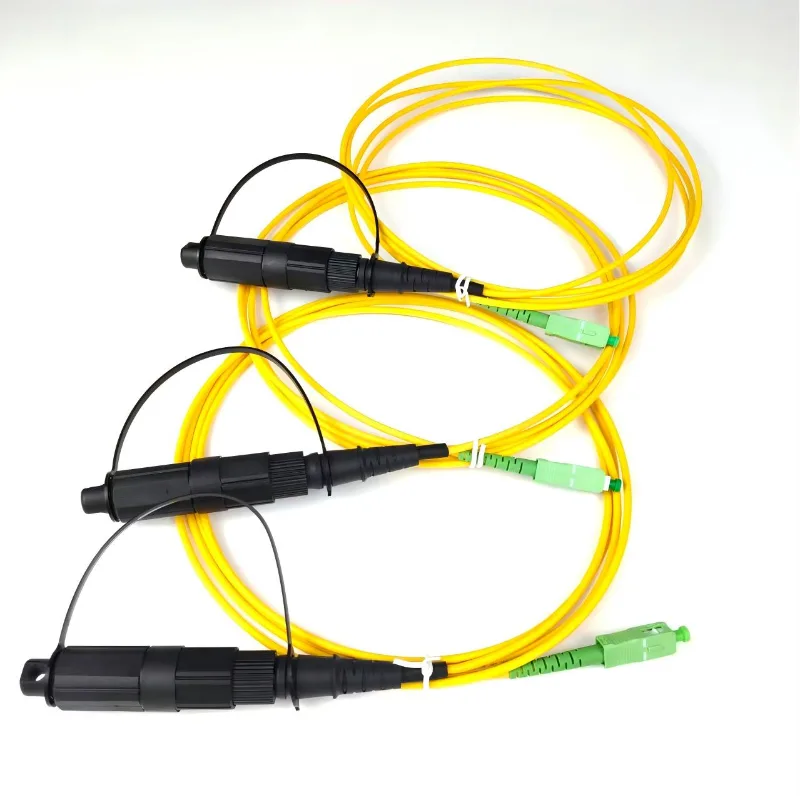

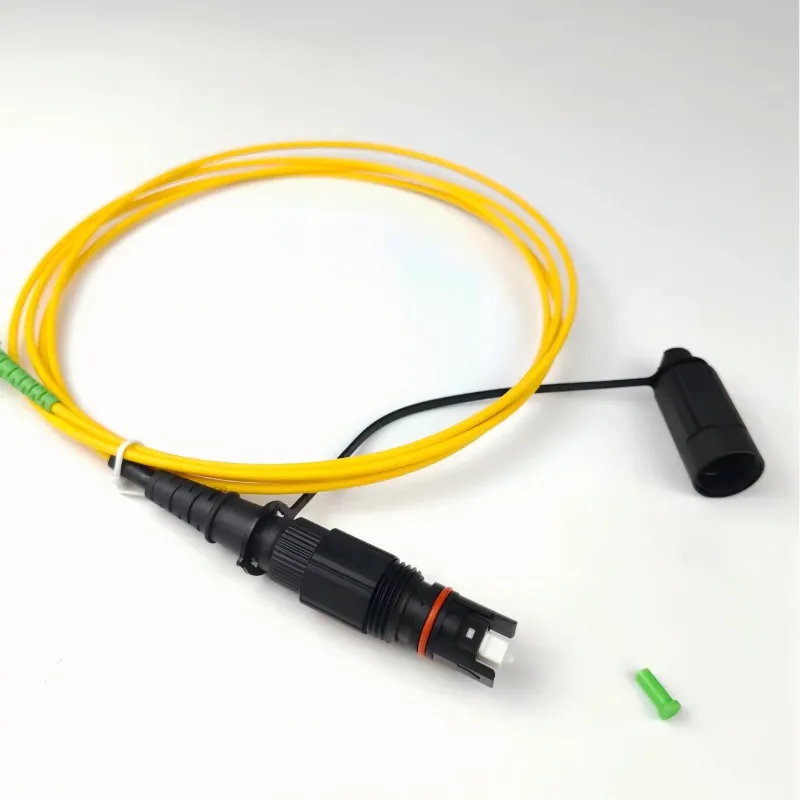

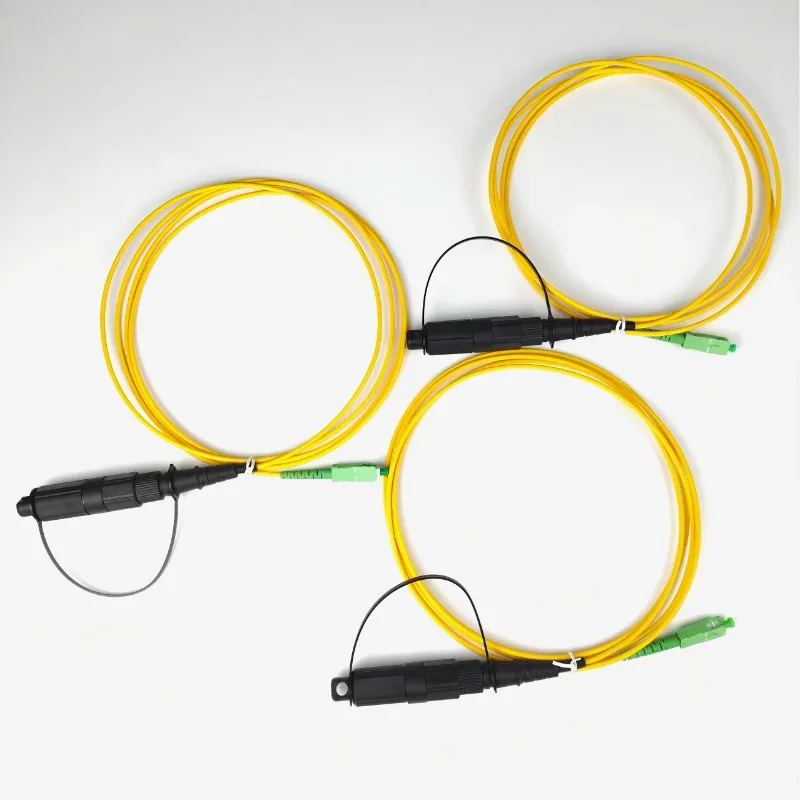

يجمع هذا التجميع بين موصل IPSC ذكر مقاوم للماء ومصنف IP68 مع موصل SC/APC قياسي. تم تجهيز الموصل الخارجي بغطاء غبار مربوط لحماية الاتصال من الغبار والرطوبة عندما لا يكون قيد الاستخدام. يستخدم تكوين الألياف القياسي ألياف OS2 أحادية الوضع، بينما تتوفر ألياف G.657.A1 غير الحساسة للانحناء للتركيبات ذات متطلبات التوجيه الأكثر صرامة.
|
غرض |
نهاية ذكر IPSC مقاومة للماء في الهواء الطلق |
نهاية ضفيرة SC/APC القياسية |
|
نوع الألياف البولندية |
طلاء بزاوية 8 درجات من APC، خسارة إرجاع منخفضة للغاية |
طلاء بزاوية APC 8 درجات (معيار الإسكان الأخضر) |
|
تصنيف IP |
IP68، يتحمل رذاذ المطر والغمر المؤقت في المياه الضحلة |
IP20، حماية من الغبار في الخزانة الداخلية |
|
مواد الإسكان |
بلاستيك هندسي مقاوم للأشعة فوق البنفسجية + حلقة إغلاق مطاطية مضادة للشيخوخة |
بلاستيك البولي كربونات المقاوم للهب، مقاوم للصدمات |
|
ملحق الغبار |
غطاء غبار أسود مربوط من قطعة واحدة مضاد للضياع |
قابس غبار أخضر مستقل قابل للفصل |
|
التوافق |
يطابق منافذ التوزيع الخارجية IPSC العالمية في جميع أنحاء العالم |
متوافق مع محولات ألياف SC القياسية العالمية |
الألياف الأساسية: ألياف أحادية الوضع OS2، 9/125 ميكرومتر، متوافقة مع G.652D؛ G.657.A1 الألياف غير الحساسة للانحناء اختيارية لتوجيه القناة الضيقة
الغلاف الخارجي: مادة خالية من الهالوجين LSZH منخفضة الدخان؛ سترة صفراء بشكل قياسي، سترة سوداء من البولي إيثيلين متوفرة عند الطلب
كابل OD: سلك تصحيح بسيط قياسي 3.0 مم / كابل خارجي دائري 5.0 مم / كابل إسقاط متوافق؛ القطر الخارجي المخصص متاح للمشاريع الخاصة
طول المخزون القياسي: 1 م، 2 م، 3 م، 5 م، 10 م؛ أي طول غير قياسي مدعوم بإنتاج المصنع المخصص
|
عنصر الاختبار |
معيار مراقبة المصنع |
معيار الاختبار المرجعي |
|
فقدان الإدراج (1310 نانومتر / 1550 نانومتر) |
.30.30 ديسيبل |
اختبار بصري كامل بنسبة 100% لكل سلك نهائي |
|
خسارة العودة (واجهة APC) |
≥60 ديسيبل |
مثالية لنقل PON & DWDM لمسافات طويلة |
|
الطول الموجي المتوافق |
1310 نانومتر، 1490 نانومتر، 1550 نانومتر، 1625 نانومتر |
يطابق نطاقات تردد الاتصالات العالمية والمحطات الأساسية السائدة |
|
هندسة الواجهة النهائية |
نصف القطر: 7 ~ 25 مم، إزاحة القمة ≥50 ميكرومتر |
IEC 61300-3-2 معيار الاختبار الدولي |
· موصل خارجي مقاوم للماء IP68 للبيئات الخارجية الصعبة
· تصميم مُنتهي مسبقًا للتثبيت والاتصال الميداني بشكل أسرع
· موصل SC/APC للتوافق مع واجهة الألياف القياسية
· OS2 9/125 ميكرومتر من الألياف أحادية الوضع بشكل قياسي
· خيار الألياف G.657.A1 لتوجيه أكثر إحكامًا وتركيبات ذات كثافة أعلى
· خسارة الإدراج ≥0.30 ديسيبل
· خسارة عودة APC ≥60 ديسيبل
· درجة حرارة التشغيل: -40 درجة مئوية إلى +75 درجة مئوية
· متوافق مع كابل تصحيح بسيط مقاس 3.0 مم، وكابل خارجي دائري مقاس 5.0 مم، وكابل إسقاط الألياف
· يتوفر طول الكابل المخصص، ونوع الألياف، والسترة، وتكوين الموصل، وعلامة OEM
· اختبار بصري بنسبة 100% للتركيبات النهائية
سلك التصحيح المقاوم للماء IP68 مناسب لـ:
· شبكات الوصول إلى FTTH
· صناديق توزيع الألياف الخارجية
· محطات الوصول إلى الألياف
· المحطة الأساسية والبنية التحتية للاتصالات
· خزائن الاتصالات الخارجية
· تركيبات الألياف الجوية وعلى جانب الطريق
· توصيلات الألياف المعرضة للمطر والغبار وتغيرات درجات الحرارة
· نشر الألياف الخارجية المُنتهي مسبقًا
قوة الشد: التوتر المحوري الثابت ≥100N؛ زيادة الخسارة البصرية أقل من 0.1 ديسيبل بعد إزالة الحمل، مناسبة لبناء السحب الخارجي
مقاومة الانحناء: 1000 دورة انحناء ديناميكية بنصف قطر 10 مم مع تقلب الخسارة <0.1 ديسيبل؛ الحد الأدنى لنصف قطر انحناء التثبيت ≥10 × OD للكابل؛ نصف قطر الانحناء الثابت على المدى الطويل ≥15 × OD للكابل
عمر دورة التزاوج: ≥500 دورة تزاوج لموصل IPSC المقاوم للماء؛ ≥1000 دورة لموصل SC/APC دون تدهور الأداء البصري
مقاومة السحق الجانبي: تتحمل الضغط الجانبي بمقدار 1000 نيوتن/100 مم، دون تشقق الغلاف أو كسر الألياف بالداخل
درجة حرارة التشغيل: -40 درجة مئوية ~ +75 درجة مئوية، مناسبة لشمال أوروبا الباردة والنشر في الهواء الطلق الاستوائي ذو درجة الحرارة العالية
درجة حرارة التخزين: -50 درجة مئوية ~ +85 درجة مئوية، لا يحدث تقادم للمكونات أثناء النقل البحري لمسافات طويلة في حاويات مغلقة
تعتيق الحرارة الرطبة: تخزين لمدة 1000 ساعة تحت درجة حرارة 85 درجة مئوية و85% رطوبة نسبية، عدم تسرب المياه داخل الغلاف المحكم، زيادة الخسارة ≥0.2 ديسيبل
مقاومة الأشعة فوق البنفسجية: اختبار التعرض للأشعة فوق البنفسجية لمدة 2000 ساعة دون تشقق الغلاف أو فشل مرونة حلقة الغلق، مما يضمن عمر خدمة طويل للتركيب في الهواء الطلق
مثال للنموذج: YY-IPSC-OS2-APCAPC-2M الشرح: YY = مصنع Ningbo Yuanyi، IPSC = نوع الموصل المقاوم للمياه، OS2 = ألياف أحادية الوضع، APCAPC = طلاء APC من كلا الطرفين، 2M = طول الكابل 2 متر
تغيير الواجهة النهائية: موصل أزرق SC/UPC متاح لنهاية الضفيرة لتلبية متطلبات فقدان الإرجاع المختلفة
ترقية نوع الكابل: متوافق مع سلك توصيل مقاس 3.0 مم، أو كابل خارجي دائري مقاس 5.0 مم، أو كابل إسقاط - اختر وفقًا لاحتياجات النشر
ترقية السترة: سترة معدلة مقاومة للقوارض، وسترة PE سوداء مقاومة للطقس للدفن المباشر والبيئة الجوية القاسية
ترقية الألياف الخاصة: ألياف G.657.A1 فائقة الانحناء وغير حساسة لسيناريوهات الأنابيب الضيقة والأسلاك الكثيفة
العلامة التجارية OEM: طباعة مخصصة مع شعار العميل والرمز الشريطي لأصول المشروع ورمز تتبع الدفعة؛ يتم دعم التغليف ذو العلامة البيضاء المحايدة
قم بتنظيف الطويق الخزفي باستخدام مسحة تنظيف بصرية مناسبة خالية من الوبر قبل التزاوج. يمكن أن يؤدي الغبار أو التلوث الموجود على الواجهة الطرفية إلى زيادة فقدان الإدخال وتقليل موثوقية الاتصال.

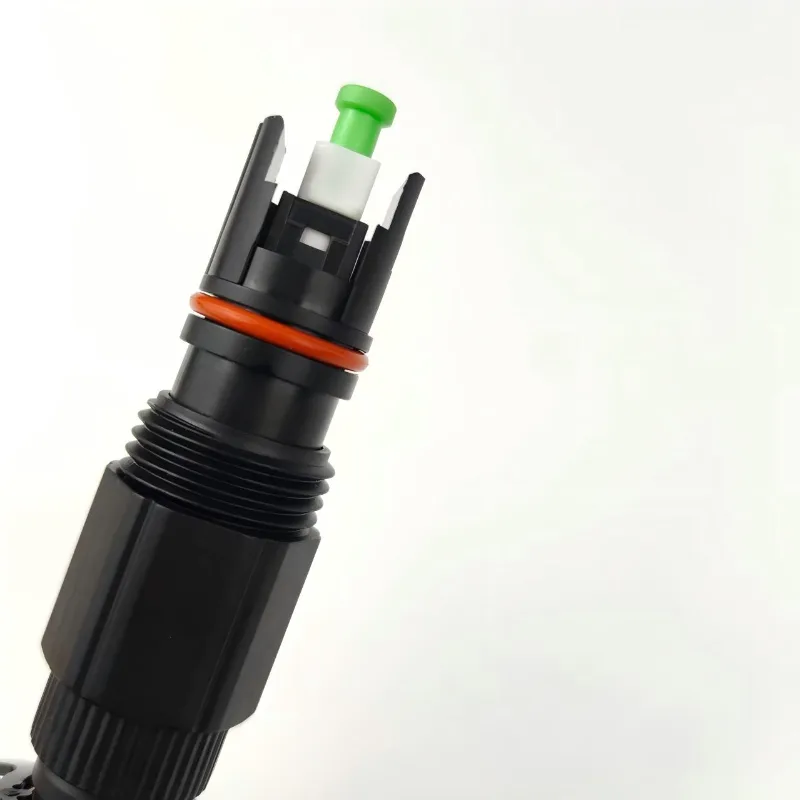

تأكد من أن منطقة الختم نظيفة ومثبتة بشكل صحيح. قم بربط موصل IPSC بالكامل وفقًا لتصميم الموصل لضمان تعشيق هيكل الختم بشكل صحيح.
تجنب الانحناءات الحادة وقوة السحب المفرطة والتحميل المباشر على جسم الموصل. أثناء التثبيت، استخدم قوة سحب على الكابل حيثما كان ذلك مناسبًا بدلاً من استخدام الموصل كنقطة سحب.
حافظ على تركيب غطاء الغبار المربوط وقابس الغبار الموصل بشكل صحيح عندما لا يكون الموصل قيد الاستخدام. ويساعد ذلك على حماية الواجهة البصرية من الغبار والرطوبة والملوثات الأخرى.
يتم تعبئة أسلاك التصحيح المقاومة للماء IP68 وفقًا لطول الكابل وتكوين الموصل ومتطلبات النقل.
يمكن تعبئة كل سلك تصحيح ألياف بشكل فردي في كيس PE واقي أو حزمة مخصصة لتقليل التلوث والضرر أثناء المناولة.
تستخدم كرتونة التصدير مواد تغليف مموجة مناسبة لحماية التجميعات أثناء النقل المحلي والشحن البحري والشحن الجوي والعمليات اللوجستية الأخرى.
يمكن توفير سجلات التفتيش وقوائم التعبئة ومستندات التصدير الأخرى وفقًا لمتطلبات الطلب والوجهة.
Ningbo Yuanyi متخصصة في المكونات السلبية للألياف الضوئية وتجميعات الألياف المنتهية مسبقًا لتطبيقات الاتصالات وFTTH.
بالنسبة للمشترين الذين يحصلون على أسلاك تصحيح الألياف الضوئية المقاومة للماء IP68 من الصين، توفر الشركة ما يلي:
· التصنيع والتجميع داخليًا
· عمليات الموصل والتلميع التي يتم التحكم فيها
· الاختبار البصري بنسبة 100% للتركيبات النهائية
· تكوينات الكابلات القياسية والمخصصة
· دعم OEM والعلامة الخاصة
· أطوال الكابلات المرنة والتغليف
· دعم الطلبات المجمعة والقائمة على المشاريع
