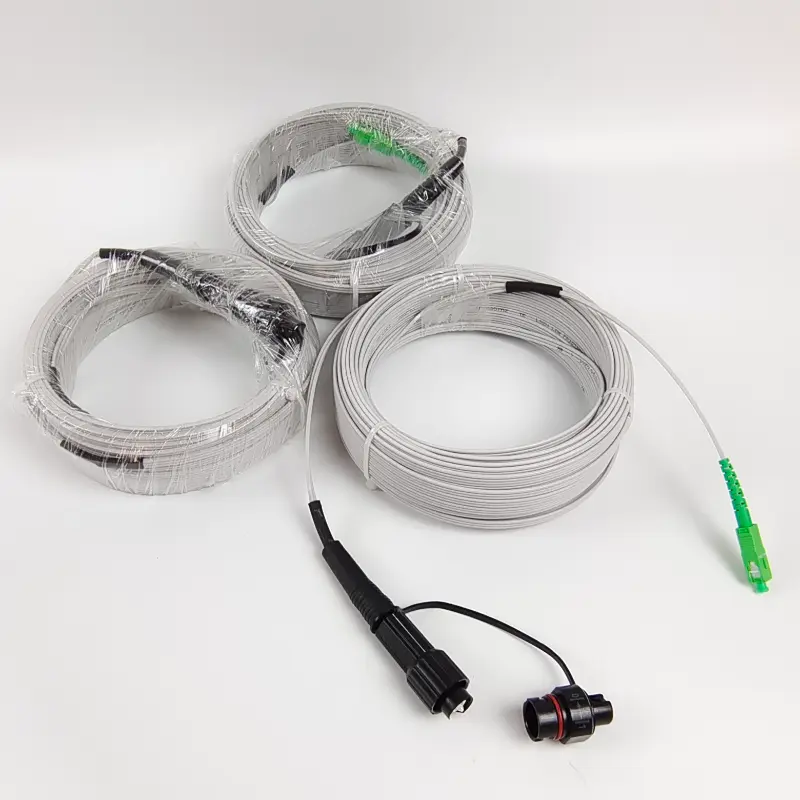

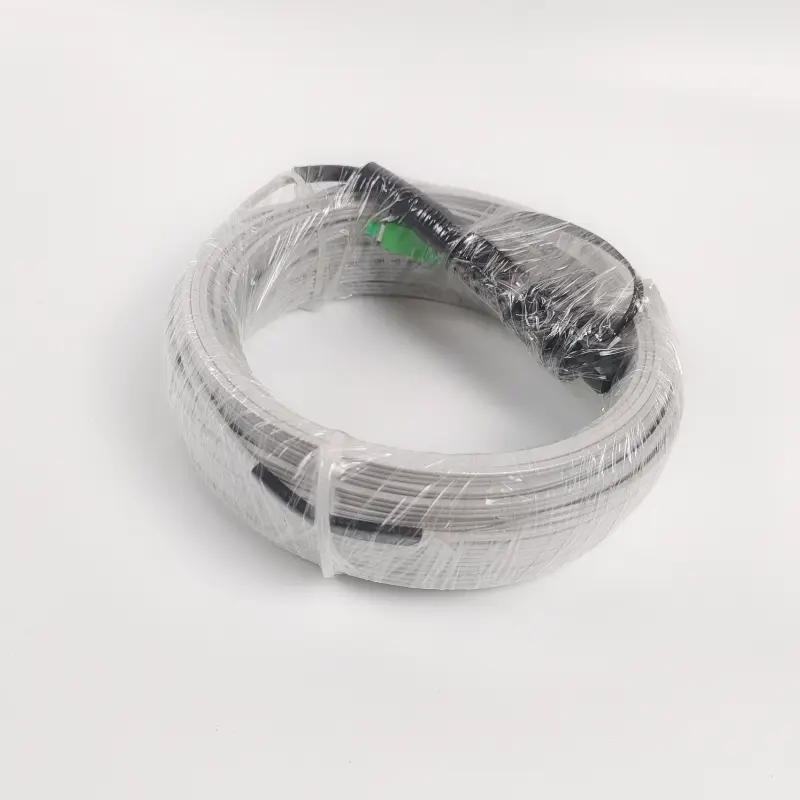

سلك توصيل الكابلات المقاومة للماء والمتصل مسبقًا هو عبارة عن مجموعة كابلات ألياف ضوئية تم إنهاؤها في المصنع تم تطويرها من أجل توصيلات ألياف خارجية سريعة وموثوقة. فهو يجمع بين الألياف أحادية الوضع غير الحساسة للانحناء G.657A1، وهيكل كابل إسقاط مدمج، وموصل مقاوم للماء بدرجة IP68 لتبسيط نشر الألياف في FTTH وشبكات الاتصالات الخارجية الأخرى.
تم تصنيعه بواسطة Yuanyi في الصين، وهو مناسب للتطبيقات التي تتطلب التثبيت السريع والأداء البصري المستقر والحماية من الرطوبة والظروف الخارجية.
1، التوصيل والتشغيل - لا يلزم الربط أو التلميع الميداني، مما يقلل بشكل كبير من وقت التثبيت والتكلفة
2، ختم مقاوم للماء IP68 مع حلقات دائرية من السيليكون مزدوجة الطبقة وغطاء من البولي كربونات المقاوم للهب، مناسب للتعرض الخارجي طويل الأمد
3، تضمن ألياف G.657A1 غير الحساسة للانحناء نقل إشارة ثابتًا حتى في المساحات الضيقة
4 ، تكوينات الموصل الاختيارية: نهايات IP68 المزدوجة المقاومة للماء / نهاية IP68 الفردية + موصل SC الداخلي القياسي
5، تصميم ذاتي الدعم مع سلك مراسل للتركيب الجوي
6، الخيار المفضل حاليًا للاتصال السريع بالكابلات الخارجية في الوصول إلى الميل الأخير FTTH، والمراقبة الخارجية، ونقطة الوصول الخارجية، والاتصالات البصرية في الحرم الجامعي
7، معيار سترة LSZH، مع PE أسود مقاوم للأشعة فوق البنفسجية اختياري لإطالة عمر الخدمة في الهواء الطلق (≥20 عامًا)
يتم إنشاء كابل الإسقاط حول ألياف ضوئية مركزية أحادية الوضع ويتم تعزيزها بأعضاء قوة متوازية. يوفر سلك المراسلة الفولاذي المتكامل دعمًا ميكانيكيًا إضافيًا للتركيب الجوي ذاتي الدعم.
· الألياف الضوئية: G.657A1 ألياف أحادية الوضع غير حساسة للانحناء
· أعضاء القوة: اثنين من قضبان FRP المتوازية، Ø0.5 ملم
· سلك المراسلة: 1.0 مم أسلاك الفولاذ الفوسفاتية
· الغلاف الخارجي: معيار LSZH / PE أسود مقاوم للأشعة فوق البنفسجية اختياري
· تكوين الكابل: كابل إسقاط مسطح من النوع القوس
|
المعلمة |
مواصفة |
|
نوع الكابل |
كابل إسقاط مسطح من النوع القوس |
|
البعد القياسي |
(2.0 × 3.0) ±0.1 مم، مع الرسول 5.0±0.2 مم |
|
أعضاء القوة |
قضبان FRP مزدوجة متوازية (φ0.5mm) |
|
سلك رسول |
1.0 مم أسلاك الفولاذ الفوسفاتية |
|
مادة الغلاف الخارجي |
LSZH (قياسي) / PE أسود مقاوم للأشعة فوق البنفسجية (اختياري) |
|
طرق التثبيت |
هوائي، مثبت على الحائط، قناة، دفن مباشر ضحل |
|
المعلمة |
قيمة |
|
نوع الألياف |
G.657A1 ألياف أحادية الوضع غير حساسة للانحناء |
|
العدد الأساسي |
1 نواة |
|
وضع مجال القطر |
9 ميكرومتر/125 ميكرومتر |
|
أطوال موجية التشغيل |
1310 نانومتر / 1490 نانومتر / 1550 نانومتر |
|
التوهين @ 1310 نانومتر |
≥ 0.4 ديسيبل/كم (قياسي) / ≥ 0.36 ديسيبل/كم (ممتاز) |
|
التوهين عند 1550 نانومتر |
≥ 0.3 ديسيبل/كم (قياسي) / ≥ 0.22 ديسيبل/كم (ممتاز) |
|
خسارة الانحناء الكلي عند 1550 نانومتر، φ30 مم × 10 دورات |
≥ 0.25 ديسيبل |
|
خسارة الانحناء الكلي عند 1625 نانومتر، φ30 مم × 10 دورات |
≥ 1.00 ديسيبل |
|
خسارة الانحناء الكلي عند 1550 نانومتر، φ20 مم × 1 دورة |
≥ 0.75 ديسيبل |
|
خسارة الانحناء الكلي عند 1625 نانومتر، φ20 مم × 1 دورة |
≥ 1.50 ديسيبل |
|
المعلمة |
مواصفة |
|
نوع الوجه النهائي |
APC / UPC (قابل للتحديد) |
|
فقدان الإدراج أحادي النهاية |
≥ 0.3 ديسيبل |
|
خسارة العودة (APC) |
≥ 55 ديسيبل |
|
خسارة العودة (UPC) |
≥ 50 ديسيبل |
|
متانة التزاوج |
≥ 1000 دورة، اختلاف الخسارة ≥ 0.2 ديسيبل |
|
تصنيف حماية الدخول |
IP68 (مقاوم للماء تحت الغمر لفترة طويلة) |
|
مواد الإسكان |
PC مثبطات اللهب + حلقات دائرية من السيليكون الأحمر بطبقة مزدوجة |
|
تخفيف الضغط |
التمهيد المموج لمنع كسر جذر الكابل |
الأنواع المتوفرة: SC-APC / SC-UPC
لا يوجد مانع تسرب للماء - للبيئات الداخلية الجافة فقط (الخزانات، والفواصل، وONU). ليس للتعرض في الهواء الطلق.
|
المعلمة |
مواصفة |
|
حمل الشد قصير المدى |
≥ 600 ن ~ 800 ن |
|
توتر العمل على المدى الطويل |
≥ 200 ن ~ 300 ن |
|
مقاومة السحق على المدى القصير (N/100mm) |
≥ 2200 ن |
|
مقاومة السحق على المدى الطويل (N/100mm) |
≥ 1000 ن |
|
نصف قطر الانحناء الثابت |
≥ 30 ملم |
|
نصف قطر الانحناء الديناميكي |
≥ 60 ملم |
|
درجة حرارة النقل/التخزين |
-40 درجة مئوية ~ +60 درجة مئوية |
|
درجة حرارة التثبيت |
-10 درجة مئوية ~ +50 درجة مئوية |
|
درجة حرارة التشغيل |
-40 درجة مئوية ~ +70 درجة مئوية |
|
عمر خدمة الأشعة فوق البنفسجية في الهواء الطلق |
≥ 20 سنة |
|
اختبار درجة الحرارة للدراجات |
100 دورة من -40 درجة مئوية إلى 70 درجة مئوية، تقلب الخسارة ≥ 0.2 ديسيبل |
|
اختبار الشيخوخة بالحرارة الرطبة |
500 ساعة عند 85 درجة مئوية / 85% رطوبة نسبية، بدون تسرب أو شيخوخة في الختم |
|
خيار |
إعدادات |
التطبيق الموصى به |
|
النوع أ |

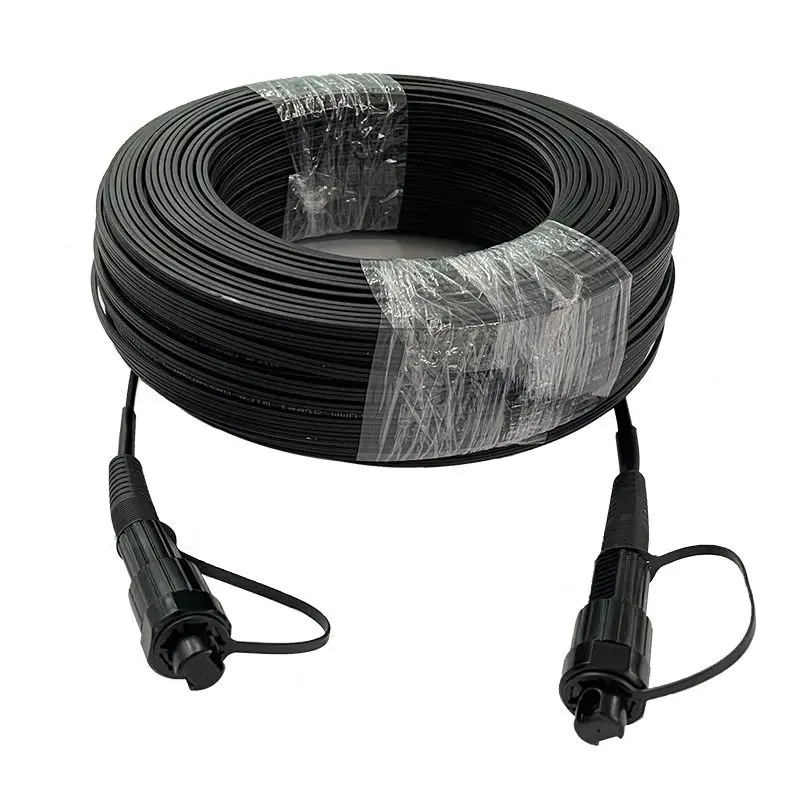

أطراف مزدوجة مقاومة للماء IP68 |
التعرض الكامل للخارج، وقناة تحت الأرض، وحفر مشبعة بالمياه، وامتداد متتالي متعدد الأقسام |
|
النوع ب |

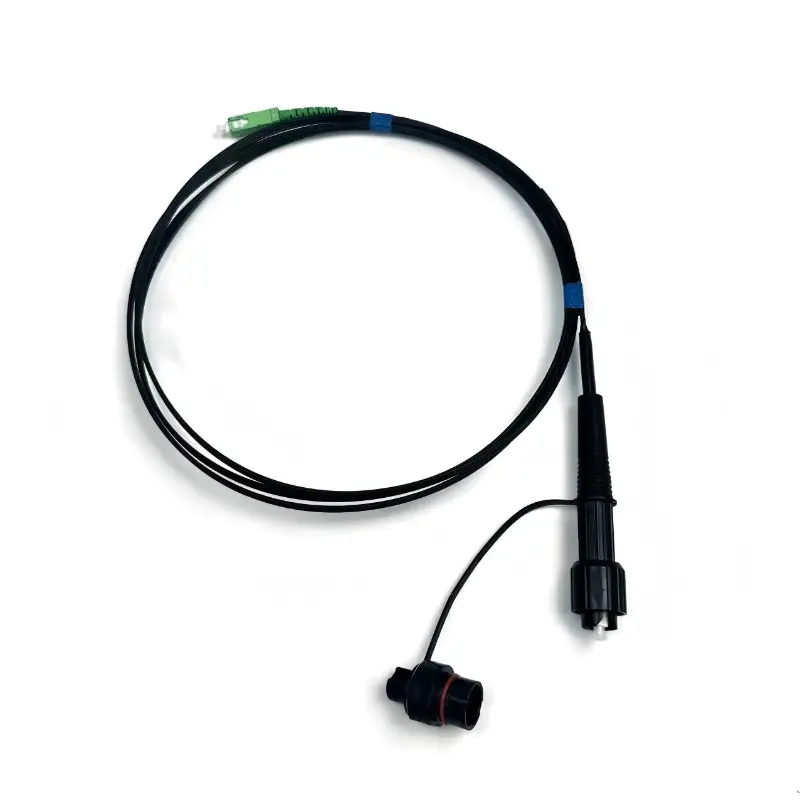

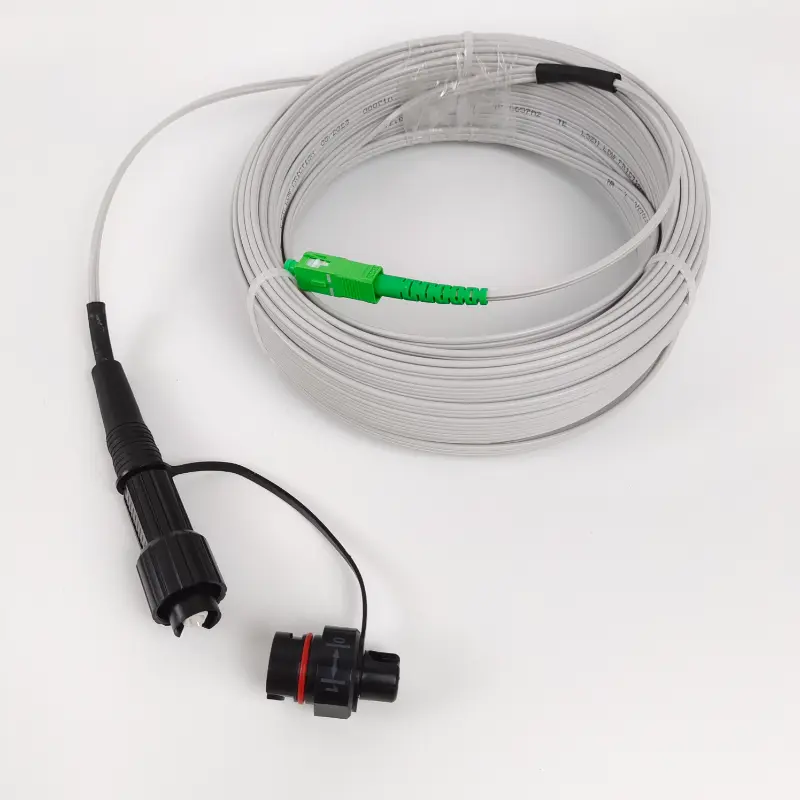

طرف واحد مقاوم للماء IP68 + موصل داخلي SC |
الوصول إلى FTTH - الطرف الخارجي مقاوم للماء، والطرف الداخلي متصل بالمعدات الجافة (الحل السائد) |
تم إنهاؤه مسبقًا في المصنع - لا يلزم وجود أداة ربط اندماجية أو تلميع في الموقع
تصميم ذكر/أنثى يسمح بسهولة التمدد لمسافات طويلة عبر أقسام متعددة
يجب ألا يتعرض طرف الموصل الداخلي للمطر أو الرطوبة
تأكد من إحكام ربط خيوط موصل IP68 بشكل مناسب للحفاظ على سلامة مقاومة الماء
تم تصميم سلك تصحيح كابل إسقاط IP68 المقاوم للماء والمتصل مسبقًا للوصول إلى الألياف الخارجية وتطبيقات التوصيل البيني للألياف قصيرة المسافة التي تتطلب التثبيت السريع وحماية البيئة.
يستخدم لتوصيل نقاط توزيع الألياف الخارجية بمعدات جانب المشترك مع تقليل الحاجة إلى إنهاء المجال.
مناسب لكاميرات IP وغيرها من معدات المراقبة المتصلة بالألياف المثبتة في الأماكن الخارجية المكشوفة.
يمكن استخدامه لتوصيلات الألياف بنقاط الوصول اللاسلكية الخارجية ومعدات الاتصالات التي تتطلب العزل المائي.
ينطبق على الوصلات الضوئية الخارجية في الحرم الجامعي والمرافق الصناعية ومواقع النقل وبيئات الاتصالات الموزعة الأخرى.
يعد تكوين موصل IP68 مناسبًا للبيئات التي قد تتعرض فيها الموصلات لمياه الأمطار أو التكثيف أو الغمر المؤقت.
باعتبارها مصنعًا رائدًا في الصين لسلك توصيل الكابلات المسقطة المقاوم للماء والمتصل مسبقًا، تقدم Ningbo Yuanyi خيارات تخصيص شاملة:
طلاء الموصل: SC/UPC أو SC/APC ليناسب متطلبات الشبكة المختلفة
طول الكابل: أي طول مخصص من 1 متر إلى 200 متر+
مادة السترة: معيار LSZH، مادة PE سوداء مقاومة للأشعة فوق البنفسجية للتعرض الشديد في الهواء الطلق
ترقية الألياف: معيار الألياف G.657A1 غير الحساسة للانحناء، وتتوفر أنواع ألياف أخرى عند الطلب
العلامة التجارية OEM: طباعة مخصصة باستخدام شعار العميل والرمز الشريطي للمشروع ورمز تتبع الدفعة
التغليف: يتم دعم التغليف ذي العلامة البيضاء المحايدة أو التغليف المخصص الذي يحمل علامة تجارية
تتخصص شركة Yuanyi في المكونات السلبية للألياف الضوئية وتجميعات الألياف الضوئية الجاهزة مسبقًا لتطبيقات شبكات الاتصالات.
بالنسبة لسلك توصيل الكابلات المقاومة للماء والمتصل مسبقًا، يمكن أن يغطي التصنيع ومراقبة الجودة عملية التجميع الكاملة، بما في ذلك تجميع الموصل، وقولبة الحقن، وإنهاء الألياف، والتلميع، واختبار الأداء البصري.
تدعم الشركة الإنتاج القياسي بالإضافة إلى تصنيع المعدات الأصلية والتخصيص القائم على المشاريع للموزعين ومتكاملي الأنظمة ومقاولي الاتصالات ومشاريع البنية التحتية للشبكات.
يمكن توفير وثائق المنتج ومعلومات التأهيل وتقارير الاختبار المعمول بها وفقًا لمتطلبات المشروع والعملاء.
