في مشاريع FTTH ODN (شبكة التوزيع الضوئية المنزلية من الألياف)، فإن استخدام صندوق توزيع الألياف الضوئية المقاوم للماء عالي الجودة المكون من 16 نواة من مصنع Yuanyi يوفر مزايا كبيرة مقارنة بطرق الربط الانصهار التقليدية. تعمل هذه الصناديق على تحسين كفاءة البناء وسرعة النشر، مما يزيد من الربحية. جودتها المستقرة والموثوقة تجعلها الخيار المفضل لمعظم مشاريع FTTH التي تهدف إلى 5G، وهي حاليًا صندوق توزيع الألياف الضوئية المقاوم للماء ذو 16 نواة الأكثر أناقة في أمريكا الجنوبية.
تتضمن سيناريوهات التطبيق النموذجية لصندوق توزيع الألياف الضوئية المقاوم للماء المكون من 16 نواة ما يلي: التغطية الخارجية السريعة في المناطق السكنية وعمليات نشر النطاق العريض على نطاق واسع في المناطق الريفية؛ متطلبات الموثوقية العالية مثل خطوط السكك الحديدية وشبكات المراقبة بالفيديو؛ والمناطق التي يصعب صيانتها مثل الأعمدة والطوابق السفلية على ارتفاعات عالية حيث يكون الربط الاندماجي غير مريح.
لقد كانت Yuanyi دائمًا موردًا لصندوق توزيع الألياف الضوئية المقاوم للماء المكون من 16 محورًا، حيث توفر المنتجات لمشاريع FTTH ODN محليًا ودوليًا.

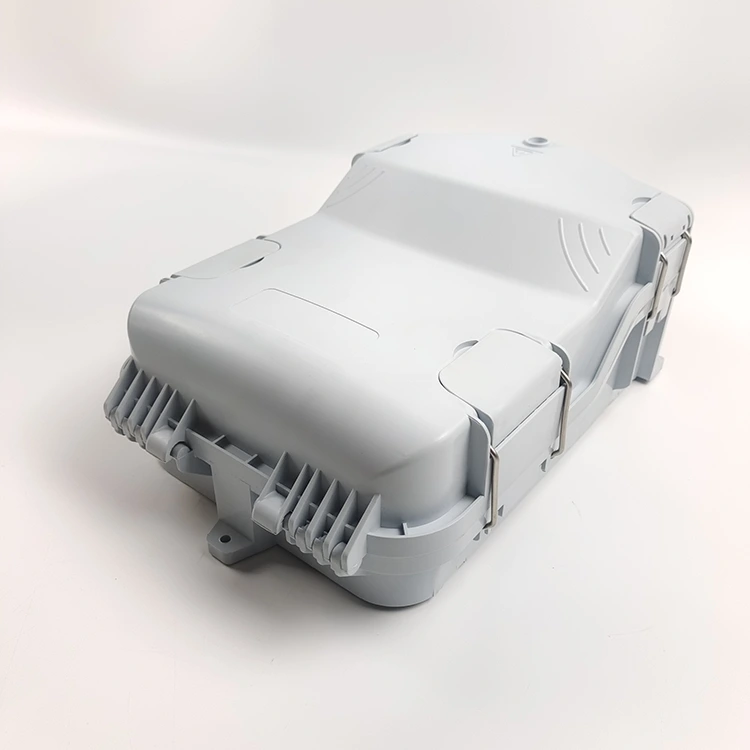

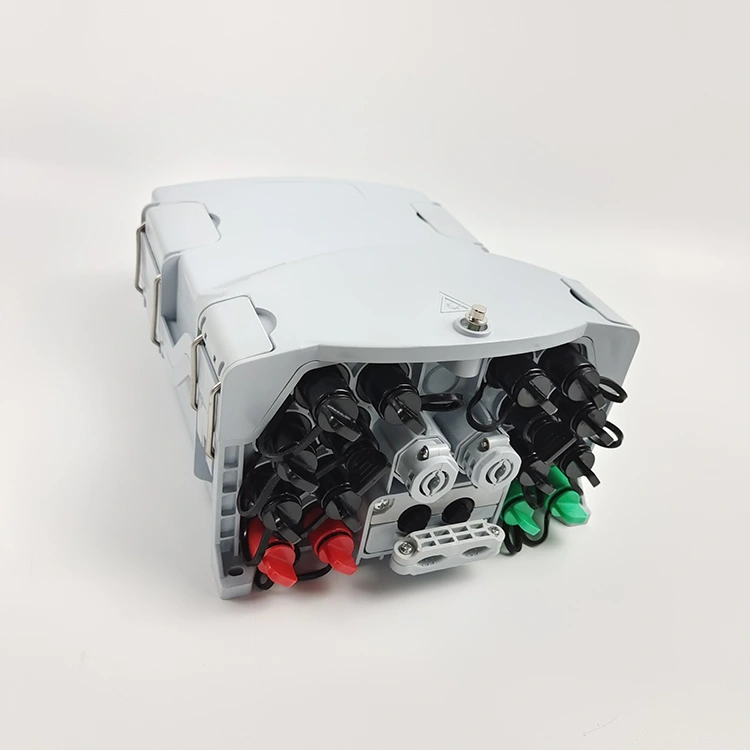

(1) يتميز صندوق توزيع الألياف الضوئية المقاوم للماء ذو 16 قلبًا بتصميم مغلق بالكامل.
(2) المواد: ABS، مقاوم للرطوبة، مقاوم للماء، مقاوم للغبار، ومضاد للشيخوخة، مع تصنيف الحماية IP68.
(3) يدمج صندوق توزيع الألياف الضوئية المقاوم للماء 16 FO وظائف تثبيت كابل التغذية والكابلات، وتوصيل الألياف الضوئية، والتثبيت، والتخزين، ووظائف الأسلاك.
(4) داخليًا، يتم توجيه الكابلات الضوئية والضفائر وأسلاك التوصيل بشكل مستقل، مما يمنع التداخل؛ يتم استخدام جهاز تقسيم PLC مصغر للتركيب، وتبسيط الصيانة.

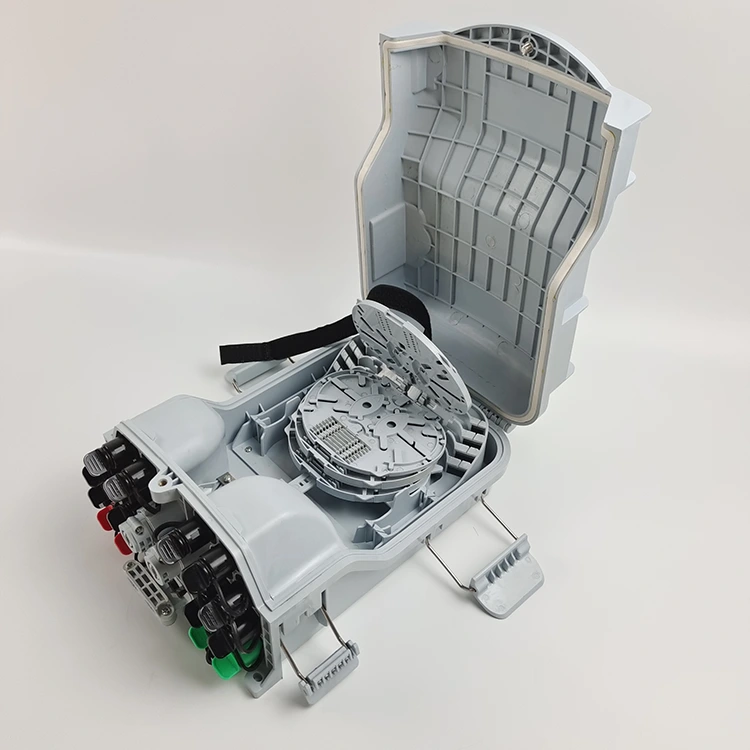

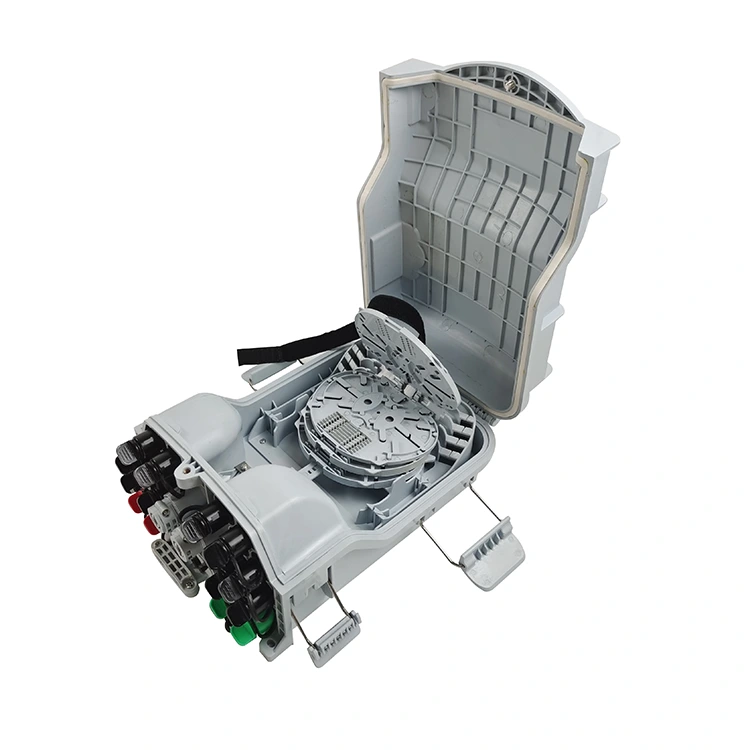

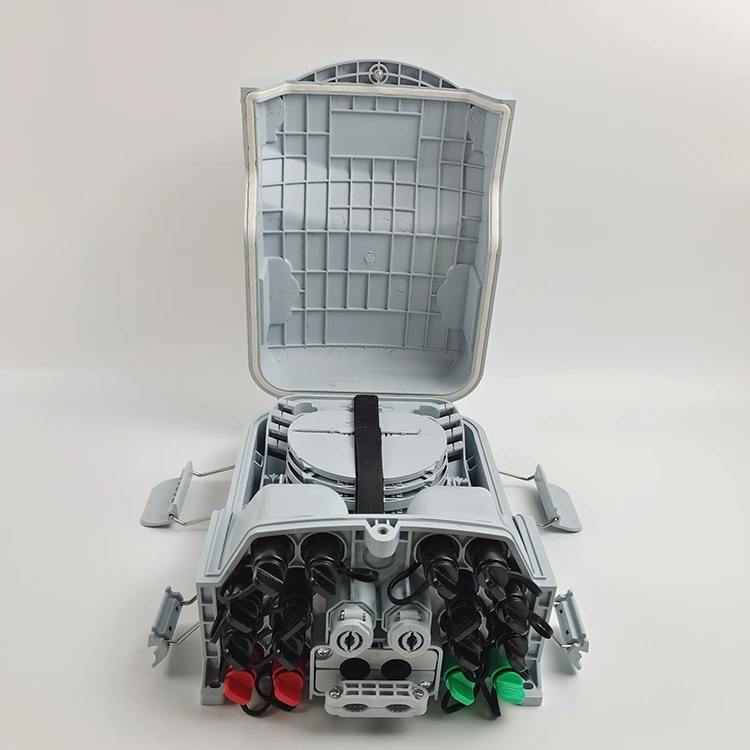

(5) يمكن قلب صينية توصيل صندوق توزيع الألياف الضوئية المقاومة للماء ذات 16 قلبًا لأعلى، مما يسمح بوضع وحدات التغذية من خلال الواجهة لسهولة الصيانة والتركيب.
(6) يمكن تثبيت الصندوق على الحائط أو تثبيته على عمود، وهو مناسب لكل من البيئات الداخلية والخارجية.
|
أغراض |
مواصفة |
|
رقم الصنف |
صندوق توزيع الألياف الضوئية المقاوم للماء ذو 16 نواة YY-H002 |
|
التصدير |
16ج |
|
مقاس |
320*214*133 مللي متر |
|
مادة |
ABS |
|
ضد للماء |
IP68 |
|

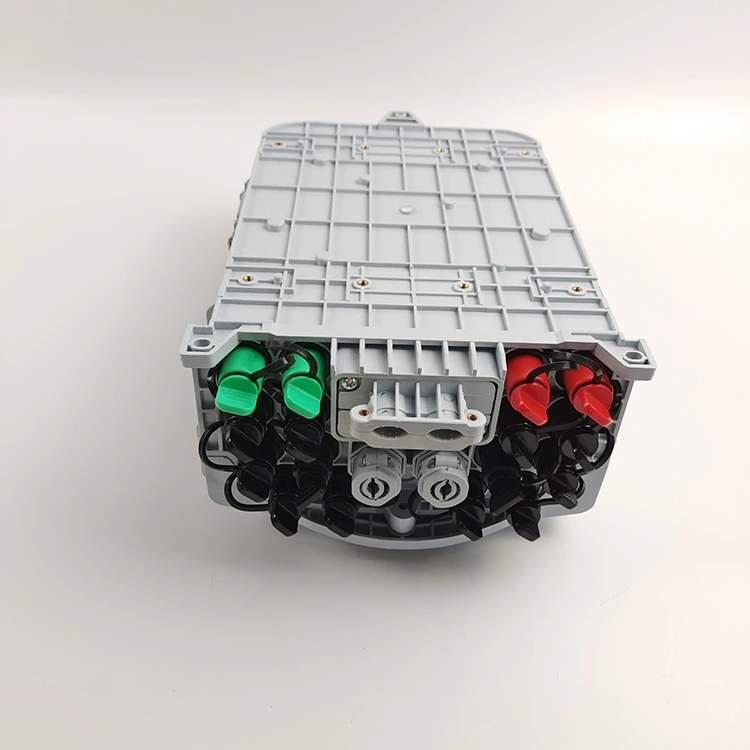

تكوين المنفذ 1 |
دعم 12 قطعة من موصلات FastConnect (يمكن الترقية إلى 16 قطعة) |
|
الحد الأدنى 2 منافذ قديمة للكابلات التقليدية |
|
|
تفاصيل الموصل |
4 × موصل مزدوج LC/APC مُنتهي مسبقًا |
|
8 × موصل Simplex SC/APC الذي تم إنهاؤه مسبقًا |
|
|
مقسم PLC |
4 مقسمات PLC صغيرة من النوع الفولاذي |
|
المتطلبات البيئية |
|
|
درجة حرارة العمل |
-40 درجة مئوية ~ +85 درجة مئوية |
|
الرطوبة النسبية |
≥85% (+30 درجة مئوية) |
|
الضغط الجوي |
70 كيلو باسكال ~ 106 كيلو باسكال |
|
ورقة البيانات الفنية الرئيسية |
|
|
فقدان الإدراج |
.150.15 ديسيبل |
|
خسارة عودة UPC |
≥50 ديسيبل |
|
خسارة عودة APC |
≥60 ديسيبل |
|
ورقة البيانات الفنية المقاومة للرعد |
|
|
مقاومة العزل بين جهاز التأريض والأجزاء المعدنية للصندوق لا تقل عن 2M Ω/500V (DC)؛ الأشعة تحت الحمراء≥ 2 م أوم/500 فولت |
|
|
لا تقل مقاومة الجهد بين جهاز التأريض والصندوق وأجزائه المعدنية عن 3000 فولت (تيار مستمر)/دقيقة، بدون ثقب أو وميض؛ U≥3000V |
|
|
نموذج |

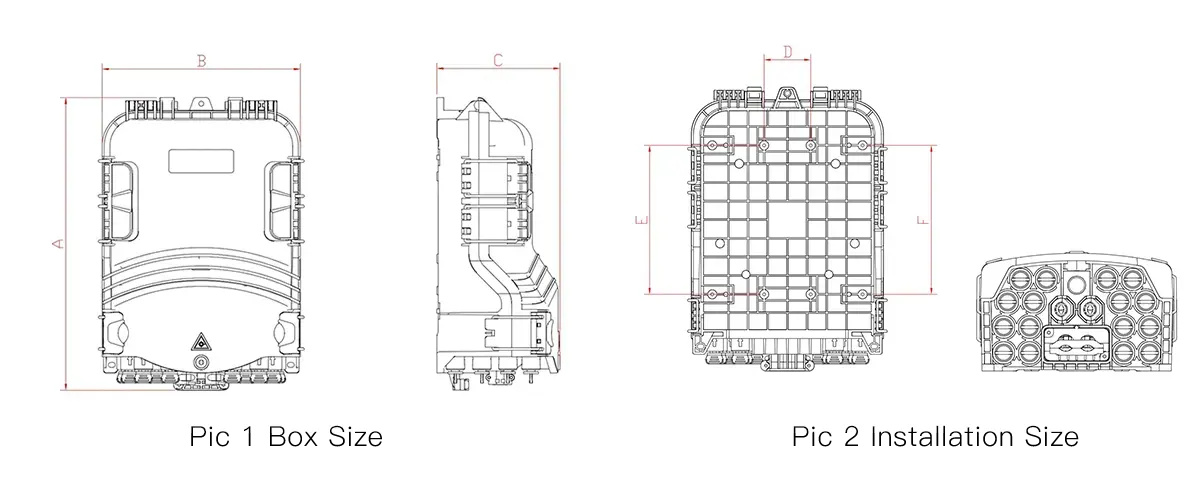

الحجم (الصورة 1) أ*ب*ج (مم) |
السعة القصوى |
حجم التثبيت (الصورة 2) D*E*F(مم) |
في أكبر قطر للكابل (مم) |
الحد الأقصى لحجم ثقب الفرع (مم) |
ضد للماء محول SC/APC |
|
16 صندوق توزيع الألياف الضوئية المقاوم للماء YY-H002 |
320*214*133 |
48 |
52*166*166 |
ᴓ8~14 |
ᴓ16 |
16 |

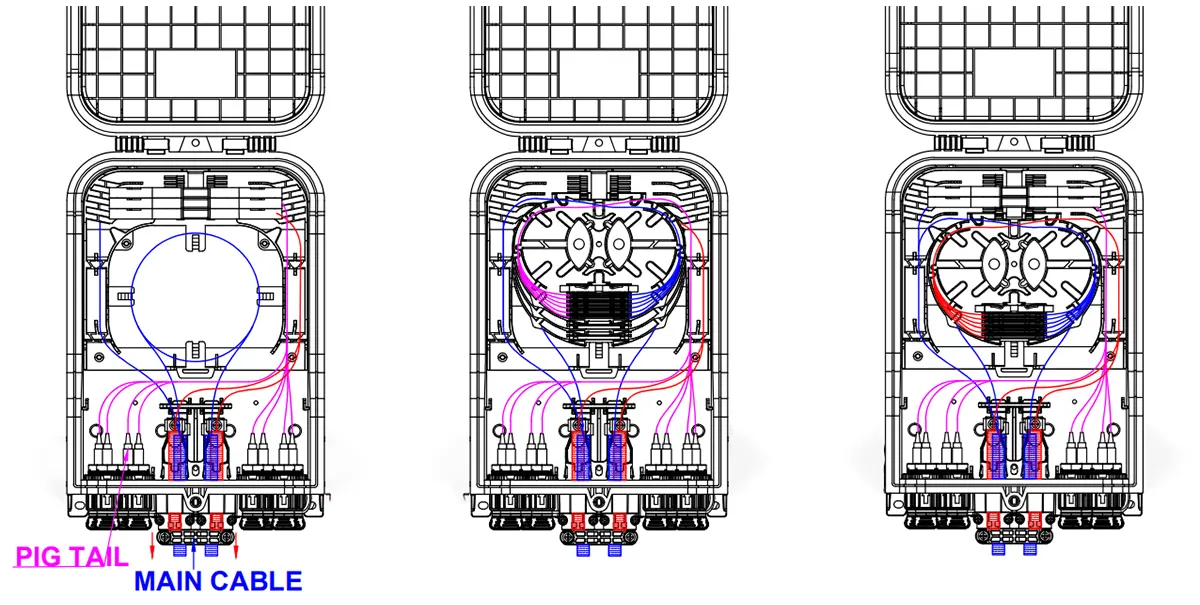

طرق كابل المنتج:

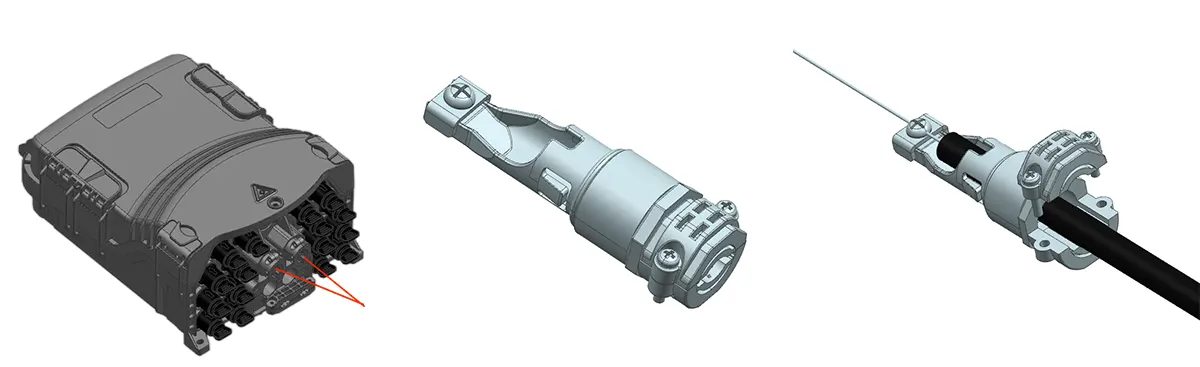

التوصيل السريع:
التثبيت السريع والتثبيت والختم للكابل البصري المباشر باستخدام Fast Plug.

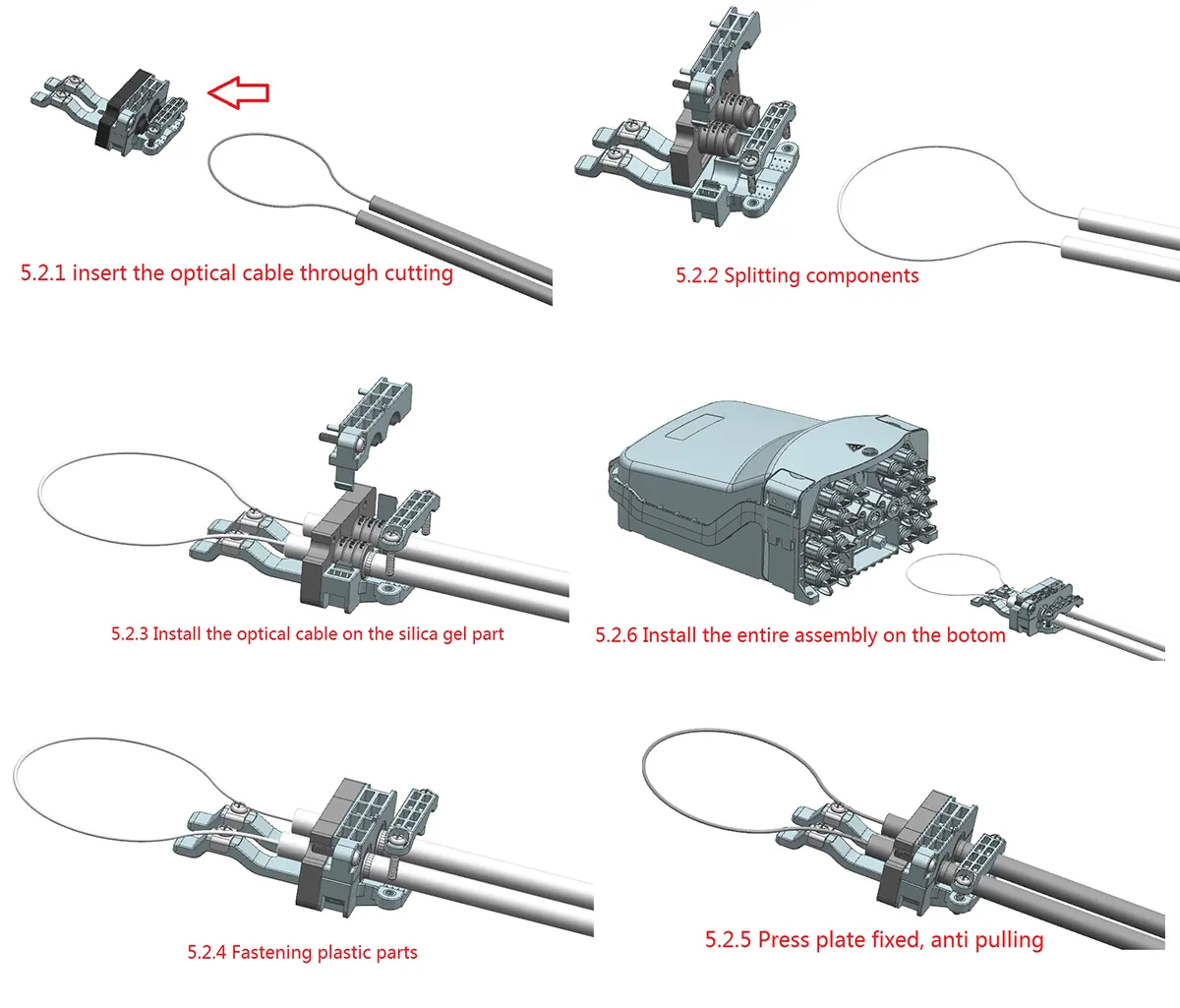

تشعب كابلات الألياف الضوئية:
طرق كابل المنتج:
علبة الربط:
|
غرض |
علبة الربط أ |
علبة الربط ب |
|
الأبعاد (الارتفاع × العرض × العمق؛ الوحدة: مم) |
134*104*8 |
134*104*4 |
|
الوزن الصافي (الوحدة: كجم) |
0.021 |
0.015 |
|
صورة |
|
|
|
لون |
|
|
|
مادة |
الكمبيوتر + ABS |
الكمبيوتر + ABS |
|
قدرة الربط للدرج (النوى) |
12، 1 فتحة لـ 1/8 PLC |
8 |
جبل الجدار:
حفر 3 ثقوب على الحائط وفقا للحجم في الجدول 1، ووضع مسامير التمدد Φ7.5*40، ووضع الصناديق في فتحات المحاذاة، وربطها بالمسامير (الشكل 4).

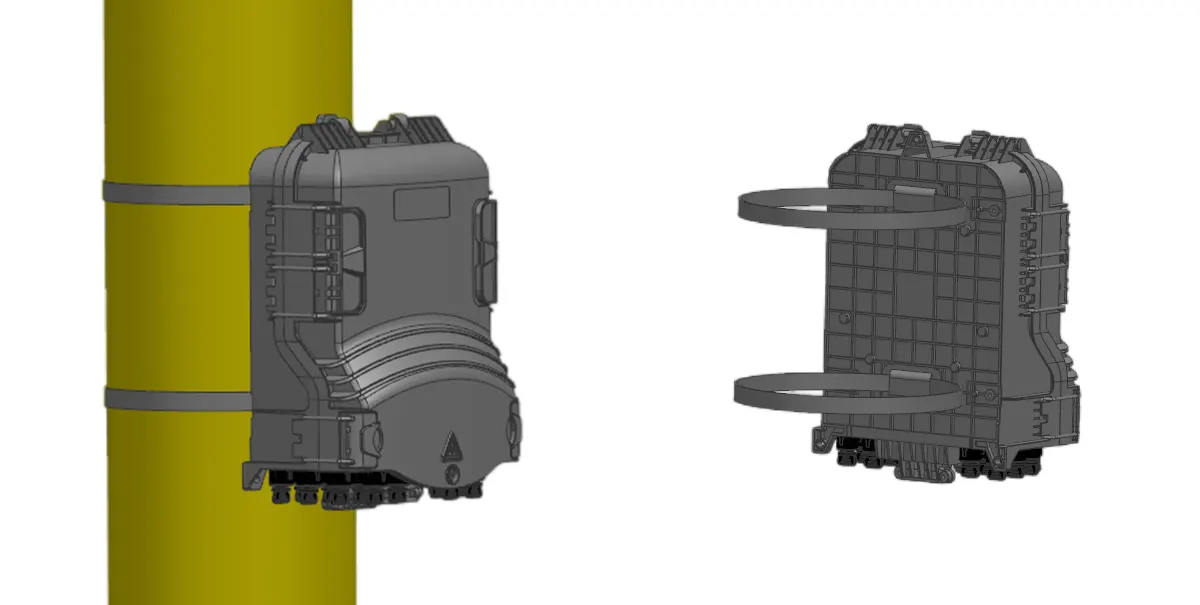

تركيب القطب:
قم بتثبيت مجموعة واحدة من الحلقات القطبية على القطب (الشكل 5).

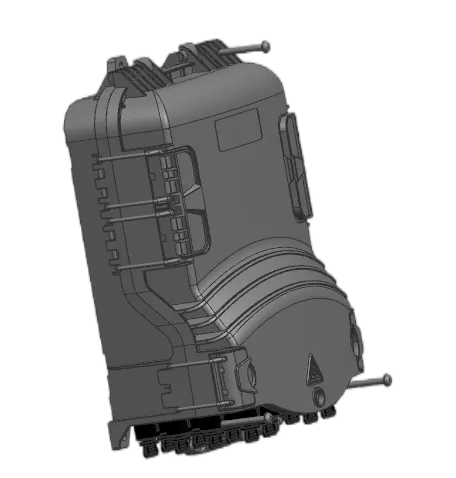

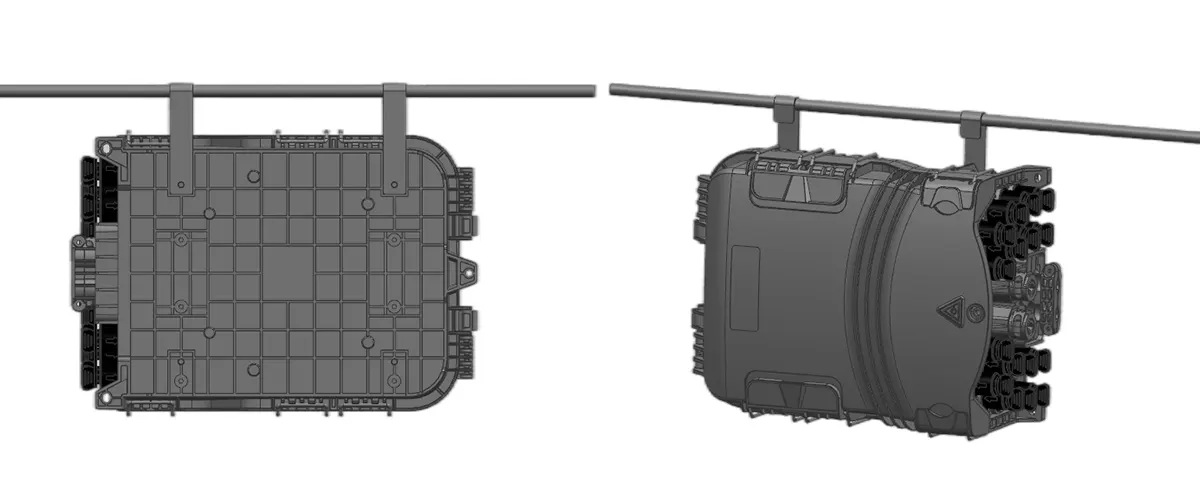

الهيكل العلوي:
قم بتعليق قضيبي الربط المثبتين على الهيكل العلوي على السلك الحديدي، ثم ثبتهما بمسامير لمنع سقوط الهيكل (صورة (6).
الموافقة المسبقة عن علم 4 التثبيت على الحائط
تركيب مثبت على القطب Pic 5
الموافقة المسبقة عن علم 6 الهيكل العلوي
الموافقة المسبقة عن علم 7 قم بتدوير جزء السهم من موصل الألياف عكس اتجاه عقارب الساعة وأخرج غطاء الغبار.
الموافقة المسبقة عن علم 8، جزء السهم من موصل الألياف في الأعلى، أدخل موصل الألياف في المقبس ثم قم بتدوير جزء السهم في اتجاه عقارب الساعة.
